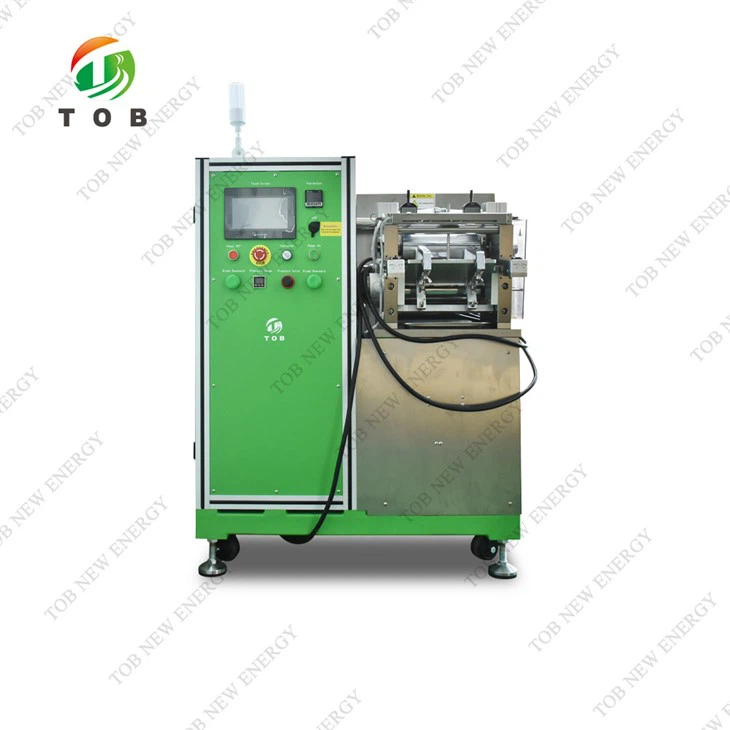

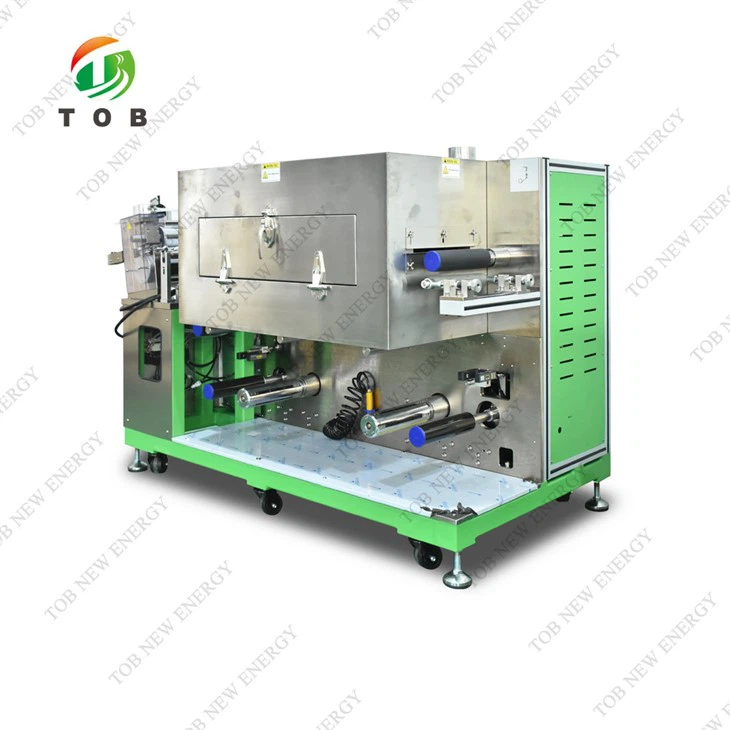

Recubridor continuo de batería Doctor Blade

Modelo:TOB-KD200
Este recubridor de batería continuo con cuchilla doctor TOB-KD200 realiza un recubrimiento continuo, aplicable convenientemente a procesos de recubrimiento de superficies en una variedad de sustratos, particularmente utilizado en la industria de baterías de iones de litio-.

Envíeconsulta

Chatee ahora

Introducción del producto

Recubridor continuo de batería Doctor Blade

Especificación

Este recubridor de batería continuo con cuchilla doctor TOB-KD200 realiza un recubrimiento continuo, aplicable convenientemente a procesos de recubrimiento de superficies en una variedad de sustratos, particularmente utilizado en la industria de baterías de iones de litio-.

Este recubridor de batería continua con cuchilla doctor está diseñado para facilitar su uso por parte de los investigadores y al mismo tiempo cumplir con la precisión y consistencia del recubrimiento requeridas para la producción. Su excelente rendimiento de secado lo convierte en una opción ideal para I+D y pruebas piloto de baterías de iones de litio-, supercondensadores, baterías de níquel y otras baterías secundarias.

Características principales:

● Control de tensión del sustrato, recorrido estable de la correa, equipado con un dispositivo de corrección de desviación.

● Horno de secado con aire caliente, con aire soplando desde arriba y desde abajo, para un excelente efecto de secado.

● La medición con rascador por coma, combinada con un mecanismo de ajuste de precisión, logra una alta precisión de recubrimiento.

● Al utilizar una señal analógica para controlar la calefacción eléctrica, el sistema de calefacción tiene alta precisión y larga vida útil.

● Control PLC, operación con pantalla táctil, conveniente y fácil de usar.

● Dispositivo de recuperación de disolventes opcional.

Funciones del equipo

No	Proyecto	Parámetros técnicos	Observación
1	Sistema adecuado	Proceso de recubrimiento para electrodos positivos y negativos de ternario, fosfato de litio y hierro, óxido de litio y cobalto, óxido de litio y manganeso, grafito, silicio-carbono y otros sistemas de baterías.
2	Método de recubrimiento	Recubrimiento continuo con rasqueta
3	Velocidad de recubrimiento	0 ~ 0,5 m/minuto	Depende de las condiciones de secado.
4	Espesor del sustrato operativo	Papel de aluminio (Al): 8-30um Lámina de cobre (Cu): 6 ~ 30um
5	Ancho de diseño de la superficie del rodillo	230 milímetros
6	Asegurar el ancho del recubrimiento	Dentro de 200 mm
7	rodillo raspador	ø 100 mm
8	Precisión del recubrimiento	±3um
9	Viscosidad adecuada de la suspensión	2000~12000 (mPas)
10	Rango de espesor seco del revestimiento de una-cara	20-200μm
11	Características del disolvente	Solvente aceitoso NMP (sg=1 033, pb=204 grados)
11	Características del disolvente	Disolvente acuoso H2O/NMP (sg=1 000, pb=100 grados)
12	Rango de contenido sólido adecuado	20~85%
13	Precisión del tamaño del recubrimiento (mm)	L Menor o igual a ±1,W Menor o igual a ±0 5	L: dirección longitudinal W: dirección del ancho
14	Precisión de posicionamiento frontal y posterior (mm)	L Menor o igual a ±1,W Menor o igual a ±0 5	L: dirección longitudinal W: dirección del ancho

Estructura de cada parte:

1. Mecanismo de cabeza de desenrollado integral:

No	Proyecto	Parámetros técnicos	Observación
1	Estructura de instalación de rodillos.	Estructura de acero firmemente instalada
2	Tratamiento de superficie de rodillos	Oxidación superficial del rodillo de aluminio metálico.
3	Sistema de control de tensión	Control automático de tensión constante.
4	Método de carga de bobina	El rollo de material se fija con un eje de aire de 3 pulgadas;
4	Método de carga de bobina	Desenrollado de un solo eje de aire
5	Diámetro máximo de desenrollado	Ф250mm
6	Carga máxima del eje de aire	50 kilos
	Número de ejes de aire de desenrollado	1
10	Tratamiento de superficie de rodillos	Oxidación superficial del rodillo de aluminio metálico.
11	Estructura raspadora	Raspador de coma de doble-cara
12	Rodillo de recubrimiento (rodillo de acero)	Cromado duro superficial
14	Ajuste de altura intermitente del rascador	Ajuste de tornillo de precisión;
15	Posición de una sola cabeza	Instalación y funcionamiento antes del túnel de secado.

2. Túnel de secado

No	Proyecto	Parámetros técnicos	Observación
1	Estructura del horno	Calefacción independiente de doble-capa, dispuesta arriba y abajo
2	Longitud del horno	1m/sección
3	Material	Acero inoxidable SUS304
4	control de temperatura	Se divide en control de temperatura de trabajo normal, control de protección de alarma de monitoreo de sobre-temperatura y corta el suministro de energía principal de calefacción; cada sección se controla de forma completamente independiente
5	Método de calentamiento	La señal analógica controla la calefacción de energía, la estructura de circulación de aire caliente, la precisión ±0 5 grados
6	Potencia de calentamiento del horno de una sola sección	3 kilovatios
7	Temperatura en túnel de secado	Diseñado como máximo 150 grados, diferencia de temperatura en un solo horno Menos o igual a ±2 5 grados
8	Método de soplado	Al soplar aire de arriba a abajo, las cámaras de aire superior e inferior comparten un elemento calefactor común.
9	Estructura de la boquilla	La ranura de la boquilla está ranurada con un molde especial.
10	control del ventilador	control de contactores
11	Control de calefacción	Relé de estado sólido de potencia controlada por señal analógica
12	Material del ventilador	Acero inoxidable SUS304
13	Sistema de recuperación de disolventes	Opcional

3. Mecanismo de rebobinado: la función es la misma que la de desenrollar, como sigue

No	Proyecto	Parámetros técnicos	Observación
1	Corrección automática	Instalación de salida de secado.
2	tensión automática	Control automático de tensión constante.
3	Estructura de instalación	Estructura de acero firmemente instalada
4	Número de pozos de aire-de cuerda	1	Bobinado con un solo-brazo

4. Sistema de control:

No	Proyecto	Parámetros técnicos	Observación
1	Sistema de control principal	Pantalla táctil, PLC
2	Situación de alarma	Cuando el dispositivo falla, la pantalla táctil mostrará la pantalla de corrección correspondiente

5. Dimensiones y peso del equipo de recubrimiento:

● Dimensiones: L1700* W900* H1100mm

● Peso neto: 570 KG

● Peso bruto: 700 KG Instalar ruedas y pies

6. Precisión del hardware

No	Proyecto	Parámetros técnicos	Observación
1	Raspador	Redondez Menor o igual a ±1 5um, Ra0 4, rectitud Menor o igual a ±1 5um
2	Rodillo de recubrimiento (rodillo de acero)	Descentramiento circular Menor o igual a ±1 5um, Rectitud Ra0 4 Menor o igual a ±1 5um
