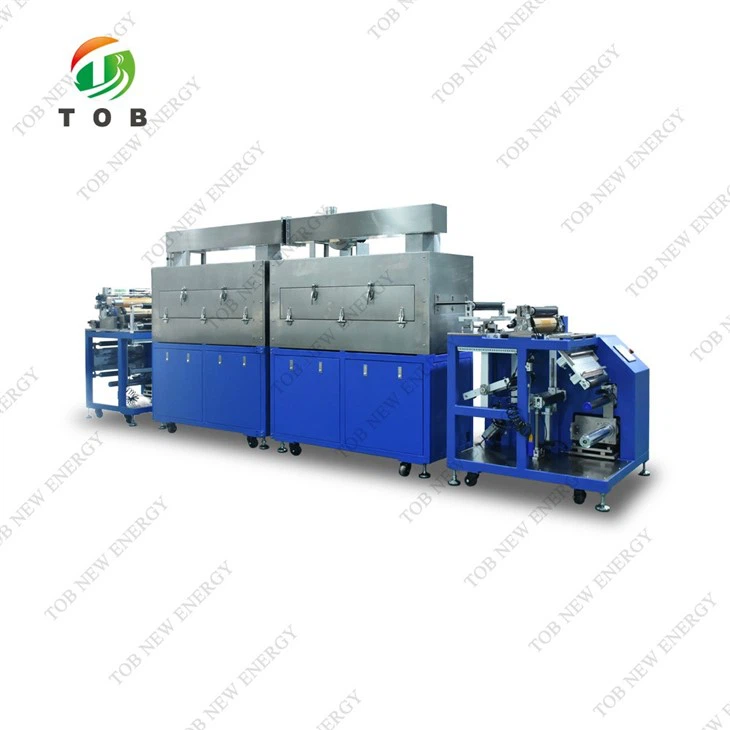

Máquina de recubrimiento de electrodos de batería de modo dual-

Modelo: TOB-JYZY-350-4.5
La máquina de recubrimiento de electrodos de batería de transferencia y ranura-de modo dual-JYZY-350-4.5 de modo dual-TOB-es un dispositivo que posee funciones de recubrimiento de transferencia de tres rodillos y de matriz de ranura, capaz de realizar un recubrimiento continuo e intermitente.

Envíeconsulta

Chatee ahora

Introducción del producto

Xiamen TOB New Energy Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de máquinas de recubrimiento de electrodos de batería de modo dual-en China. Bienvenido a comprar una máquina de recubrimiento de electrodos de batería de modo dual-de alta calidad a precios competitivos en nuestra fábrica. Si tiene alguna consulta sobre la cooperación, no dude en enviarnos un correo electrónico.

Máquina de recubrimiento de electrodos de batería de modo dual-por transferencia y matriz ranurada

Especificación

I. Introducción del producto:La máquina de recubrimiento de electrodos de batería de transferencia y ranura-de modo dual-y de modo dual es un dispositivo que posee funciones de recubrimiento por transferencia de matriz-de ranura y de tres-rodillos, capaz de realizar un recubrimiento continuo e intermitente. Se aplica convenientemente en procesos para el recubrimiento de superficies de diversos sustratos y se aplica especialmente en la industria de las baterías de iones de litio-.

II. Características principales:

Compatible con funciones de recubrimiento por transferencia de ranura-troquel y de tres-rodillos, adecuado para recubrir varios fluidos diferentes.
Utiliza bomba de tornillo HEISHIN, alimentación servo-impulsada, estable y sin pulsaciones-.
El avance del rodillo de respaldo de caucho se controla mediante tornillos de avance servo duales, lo que permite el ajuste de la cola de recubrimiento de acuerdo con lodos de diferentes viscosidades.
Equipado con una plataforma de empalme, una plataforma de corte-de material, control de tensión de desenrollado y control de cola de tensión doble. Los sistemas de guía de la banda se instalan en el desenrollador, después de la salida del horno y en la sección de cola del rebobinador.
Conmutable libremente entre recubrimiento continuo e intermitente.
El control de la tensión del sustrato garantiza un transporte estable de la banda, equipado con dispositivos de guía de la banda.
Horno-de aire caliente con soplado de aire-de doble cara superior e inferior para un rendimiento de secado superior.
El recubrimiento por transferencia de tres-rollos ofrece una ventana de recubrimiento relativamente amplia.
La medición con cuchilla doctora por coma, combinada con un mecanismo de ajuste de precisión, logra una alta precisión del recubrimiento.
Utiliza calefacción eléctrica controlada por señal analógica; el sistema de calefacción presenta alta precisión y larga vida útil.
Control PLC con operación por pantalla táctil, conveniente y fácil de usar-.
Unidad de procesamiento de recuperación de solventes opcional.

Dimensiones generales y peso del equipo de recubrimiento:DimensionesL7000*An1200*Al1800 mm, Peso aprox.: 2000 KG, Instalado con ruedas y pies niveladores.

Parámetros técnicos:

No.	Artículo	Parámetro técnico	Observaciones
1.	Sistemas adecuados	Sodio vanadio, LFP, LCO, LMO, grafito, silicio-carbono y otros procesos de recubrimiento de electrodos positivos y negativos de sistemas de baterías
2.	Método de recubrimiento	Recubrimiento continuo, recubrimiento intermitente	Ranura-Máquina de recubrimiento por matriz y transferencia
3.	Velocidad de recubrimiento	Aproximadamente. 1.5 ~ 3 m/min	Dependiendo de las condiciones de secado
4.	Longitud de recubrimiento intermitente	Longitud del revestimiento 10~5000 mm, longitud en blanco 10~500 mm
5.	Alineación de espacios de doble-cara	Detección fotoeléctrica de espacios, seguimiento automático del espacio entre cabeza y cola para alineación del reverso
6.	Espesor del sustrato operativo	Papel de aluminio (Al): 8 ~ 30 um, Papel de cobre (Cu): 6 ~ 30 um
7.	Ancho de cara del rodillo diseñado	400 milímetros
8.	Ancho de recubrimiento garantizado	Dentro de 350 mm
9.	Rollo de recubrimiento, rollo de goma	Φ120mm
10.	Rollo médico	Φ100mm
11.	Precisión del recubrimiento	±3 micras
12.	Densidad del área de recubrimiento	Menos o igual a ±1,5% (incluido el sustrato, excluyendo áreas de bordes anormales; consulte la evaluación del producto para conocer los estándares de medición de muestreo)
13.	Viscosidad adecuada de la suspensión	2000 ~ 12000 (mPas)
14.	Rango de espesor de revestimiento seco de una sola cara-	20-200 μm
15.	Características del disolvente	Solvente a base de aceite-NMP (sg=1.033, pb=204 grados), solvente a base de agua-H2O/NMP (sg=1.000, pb=100 grados)
16.	Rango de contenido sólido adecuado	20 ~ 85%
17.	Precisión dimensional del recubrimiento (mm)	L Menor o igual a ±1, W Menor o igual a ±0,5	L: Dirección de longitud, W: Dirección de ancho
18.	Precisión de alineación de adelante-a-posterior (mm)	L Menor o igual a ±1, W Menor o igual a ±0,5
19.	Desviación de guía web	±0,3mm
20.	Estructura de la máquina	Cabezal de recubrimiento, horno, sección trasera, tipo dividido

Precisión de hardware

No.	Artículo	Parámetro técnico	Observaciones
1.	Doctor cuchilla	Desviación radial menor o igual a ±1,5 um, Ra 0,4, rectitud menor o igual a ±1,5 um
2.	Rollo de recubrimiento (rollo de acero)	Desviación radial menor o igual a ±1,5 um, Ra 0,4, rectitud menor o igual a ±1,5 um
3.	Rollo de goma	Desviación radial menor o igual a 10 um, rectitud menor o igual a 10 um

Requisitos del entorno de instalación

Temperatura ambiente del área del cabezal de recubrimiento 25 ~ 30 grados; áreas restantes de 10 a 40 grados;

Humedad relativa del área del cabezal de recubrimiento: HR del electrodo positivo inferior o igual al 35 %, HR del electrodo negativo inferior o igual al 98 %; áreas restantes Menor o igual al 98%;

Instalaciones de apoyo

Fuente de alimentación: sistema trifásico de cinco-cables tri-de 380 V, 50 Hz, rango de fluctuación de voltaje: +10 % ~ –10 %; Potencia total de arranque 30 KW;

Aire comprimido: Después del secado, filtrado y regulación de la presión, la presión de salida es de aproximadamente . 0.5 Mpa;

Métodos de mantenimiento

Limpie frecuentemente con un paño suave humedecido con alcohol para mantenerlo limpio.

Lubrique las piezas móviles con aceite para mantener un movimiento suave.

Si no se utiliza durante un período prolongado, limpie las superficies de las piezas mecánicas móviles y aplique aceite antioxidante para protegerlas.

Inspeccione periódicamente los sujetadores como tornillos, tuercas y pasadores en varias partes de la máquina para evitar que se aflojen, eliminando así accidentes de calidad de la máquina e incidentes de lesiones personales.

Precauciones

Durante el funcionamiento, prohíba estrictamente extender las manos u otras partes del cuerpo hacia piezas móviles o áreas de trabajo peligrosas para evitar lesiones personales. No se permite la operación por parte de dos o más personas simultáneamente para evitar lesiones accidentales por mal manejo.

El personal técnico externo y el personal no-designado no pueden desmontar arbitrariamente el equipo.
