Potenciostato multicanal



Potenciostato multicanal Galvanostato EIS





Este potenciostato galvanostato multicanal TOB-CS310X EIS es un instrumento versátil que ofrece 8 ranuras.

El módulo completamente flotante y el diseño de aislamiento eléctrico garantizan que cada canal sea totalmente independiente, lo que asegura datos precisos y mediciones simultáneas eficientes.

El potenciostato multicanal brinda comodidad a quienes tienen muchas muestras y es un dispositivo ideal para estudios de materiales energéticos, estudios de baterías, corrosión de metales, etc.

Se puede personalizar la cantidad de canales. Las distintas configuraciones garantizan que obtenga el producto deseado que se adapta a distintos presupuestos.



Potenciostato multicanal (±1 A, ±10 V) Cada canal es independiente
Modelo: TOB-CS310X
Opción A 4-canal, EIS * 1 canal	Opción B 4-canal, EIS * 4	Opción C 8-canal, Declaración de impacto ambiental * 1	Opción D 8-canal, EIS * 8

La cantidad de canales se puede expandir agregando e instalando más placas, gracias al chasis inteligente y al diseño enchufable. El rango de control de potencial de cada canal es de 10 V, el rango de control de corriente es de ±1 A, lo que puede satisfacer los requisitos experimentales de la mayoría de las personas.

Solicitud

---

● Estudio de materiales energéticos (baterías de iones de litio, células solares, pilas de combustible, supercondensadores), materiales funcionales avanzados

● Electrosíntesis, galvanoplastia/electrodeposición, oxidación de ánodo, electrólisis

● Estudio de corrosión y evaluación de la resistencia a la corrosión de metales; evaluación rápida de inhibidores de corrosión, recubrimientos y eficiencia de protección catódica.

● Electrocatálisis (HER, OER, ORR, CO2RR, NRR)



Especificaciones
Número de canales: 4/ 8	Channel insulation resistance: >100MΩ
Comunicación: Ethernet	Filtro de paso inferior: cubre 8- década
Rango de control de potencial: ±10 V	Rango de control de corriente constante: ±1A
Precisión potencial: 0,1 % × rango completo ± 1 mV	Precisión actual: 0.1%×rango completo
Potential resolution:10μV(>100 Hz), 3 μV (<10Hz)	Resolución actual: 1pA
Tiempo de subida potencial:﹤1μs(<10mA),<10μs(<2A)	Rango actual: 2 nA ~1 A, 10 rangos
Impedancia de entrada del electrodo de referencia: 1012Ω||20pF	Corriente máxima de salida: 1A
Voltaje de cumplimiento: ±21 V	Incremento de corriente durante el escaneo: 1 mA a 1 A/ms
Velocidad de escaneo de CV y ​​LSV: 0.001mV~10000V/s	Incremento de potencial durante el escaneo: 0.076mV@1V/ms
Ancho de pulso CA y CC: 0,0001~65000s	Ancho de pulso DPV y NPV: 0,0001~1000 s
Frecuencia SWV:0.001~100 KHz	Incremento de potencial mínimo de CV: 0.075mV
Adquisición de datos AD: 16 bits a 1 MHz, 20 bits a 1 kHz	Frecuencia de impulsión: 10 μHz ~ 1 MHz
Resolución DA: 16 bits, tiempo de configuración: 1 μs	Rango de corriente y potencial: automático
Requisitos del sistema operativo: Windows 7/8/10/11	Peso: 12,5 Kg Dimensiones: 40*40*14cm
Espectroscopia de impedancia electroquímica (EIS)
Generador de señales
Rango de frecuencia EIS: 10 μHz ~ 1 MHz	Amplitud de señal de CA: 1 mV ~ 2500 mV
Precisión de frecuencia: 0.005%	Resolución de señal: 0,1 mV RMS
Impedancia de salida DDS: 50Ω	Polarización de CC: -10V~+10V
Distorsión de onda:<1%	Forma de onda: onda sinusoidal, onda triangular, onda cuadrada
Modo de escaneo: logarítmico/lineal, aumento/disminución
Analizador de señales
Tiempo integral máximo: 106 ciclos o 105 s	Retardo de medición:0-105S
Tiempo integral mínimo: 10 ms o el tiempo más largo de un ciclo
Compensación de desfase de CC
Rango de compensación potencial: -10V~+10V	Rango de compensación actual: -1A~+1A
Ajuste de ancho de banda: automático y manual, rango de frecuencia de 8-década



Ventajas:

Corriente/voltaje altos: rango de potencial aplicado ±10 V, corriente ±1 A. Puede satisfacer las necesidades de la mayoría de los estudios.

Técnicas integrales: EIS integrado (10 μHz ~ 1 MHz). Hay técnicas integrales en cada canal.

Garantía: 5 años de garantía. Somos el fabricante y nuestros ingenieros le brindarán soporte técnico en cualquier momento que lo necesite.

Bajo costo: el precio incluye el host del instrumento, el software (control del experimento y procesamiento de datos), los cables necesarios y la celda ficticia. No hay otros costos.

Confiabilidad y calidad: Hemos estado en el mercado durante 20 años y ahora somos la marca número uno de productos potenciostatos en China.



Técnicas en cada canal

---

Polarización estable	Polarización transitoria	Método Crono	Amperométrica
• Potencial de circuito abierto (OCP)	• Pasos de potencial múltiple	• Cronopotenciometría (CP)	• Amperometría de pulso diferencial (DPA)
• Potenciostática (curva IT)	• Pasos de múltiples corrientes	• Cronoamperametría (CA)	• Amperometría de pulso diferencial doble (DDPA)
• Galvanostático	• Potencial de escalera (VSTEP)	• Cronocaulometría (CC)	• Amperometría de triple pulso (TPA)
• Potenciodinámica (diagrama de Tafel)	• Escalera galvánica (ISTEP)	-	• Detección amperométrica de pulso integrada (IPAD)
• Galvanodinámica (DGP)	-	-	-



Prueba de batería	Mediciones de corrosión	Espectroscopia de impedancia electroquímica (EIS)	Voltamperometría
• Carga y descarga de la batería	• Curva de polarización cíclica (CPP)	• EIS potenciostático (Nyquist, Bode)	• Voltamperometría de barrido lineal (LSV)
• Carga y descarga galvanostática (GCD)	• Curva de polarización lineal (LPR)	• EIS galvanostático	• Voltamperometría cíclica (CV)
• Carga y descarga potenciostática (PCD)	• Reactivación potenciocinética electroquímica (EPR)	• EIS potenciostático (Frecuencia opcional)	• Voltamperometría de escalera (SCV)#
• Técnica de titulación intermitente potenciostática (PITT)	• Ruido electroquímico (EN)	• EIS galvanostático (frecuencia opcional)	• Voltamperometría de onda cuadrada (SWV)#
• Técnica de titulación intermitente galvanostática (GITT)	• Amperímetro de resistencia cero (ZRA)	• Mott Schottky	• Voltamperometría de pulso diferencial (DPV)#
-	-	• EIS potenciostático vs. Tiempo (frecuencia única)	• Voltamperometría de pulso normal (VPN)#
-	-	• EIS galvanostático vs. Tiempo (frecuencia única)	• Voltamperometría de pulso normal diferencial (DNPV)#
-	-	-	• Voltamperometría de CA (ACV)
-	-	-	• Voltamperometría de CA de segundo armónico (SHACV)
-	-	-	• Voltamperometría CA por transformada de Fourier (FTACV)
-	-	-	#: existe voltamperometría de desforre correspondiente



Mediciones simultáneas

---

Puede ejecutar el mismo experimento para cada canal al mismo tiempo. Establezca los mismos parámetros para cada experimento una vez y ejecútelos todos de forma independiente. Esto es especialmente útil cuando tiene muchas muestras para una sola prueba.



También puede elegir diferentes técnicas en cada canal. Establezca los parámetros para cada experimento uno por uno y ejecute cada experimento de forma independiente. Como se muestra en la imagen de la derecha, se prueban la EIS, la carga y descarga galvanostática, la voltametría cíclica y la prueba de curva de polarización.





Ventajas técnicas

---

1. Impedancia (EIS)

The potentiostat applies correlation integral algorithm and dual-channel over-sampling technique, and has strong anti-interference ability. It is suitable for EIS measurements of high-impedance system (>109Ω, como revestimiento, hormigón, etc.).



2. Curva de polarización

Se puede obtener un diagrama de Tafel. El usuario puede establecer la corriente de inversión anódica (corriente de ruptura de la película de pasivación) de la curva de polarización cíclica para obtener el potencial de picaduras y el potencial de protección del material y evaluar su susceptibilidad a la corrosión intergranular.Reutiliza el ajuste no lineal para analizar la curva de polarización y puede realizar una evaluación rápida de la capacidad anticorrosión y los inhibidores del material.

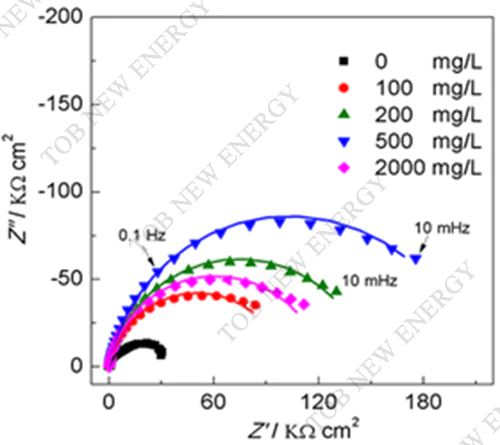

EIS de aleación de aluminio AA6063 en Ce3+ que contiene una solución de NaCl al 3 %	Curva de polarización de aleación amorfa a base de Ti y acero inoxidable en solución de NaCl al 3 %



3. Voltamperometría

Voltamperometría de barrido lineal (LSV), voltamperometría cíclica (CV), SCV, SWV, DPV, NPV, ACV, voltamperometría de strippe, etc. Integra cálculo de área de pico, corriente de pico y análisis de curva estándar.

LSV: material de carbono mesoporoso en 0.1M KOH	CV del supercondensador PPy en 0,5 mol/L H2SO4



4 Ruido electroquímico

Con un seguidor de alta resistencia y un amperímetro de resistencia cero, mide las fluctuaciones naturales de potencial/corriente en el sistema de corrosión. Se puede utilizar para estudiar la corrosión por picaduras, la corrosión galvánica, la corrosión por grietas y la corrosión bajo tensión, etc. Basándose en el cálculo de la resistencia al ruido y el índice de picaduras, puede completar el monitoreo de la corrosión localizada.



5. Medición de flotación completa

El modo totalmente flotante se puede utilizar para mediciones electroquímicas en autoclave, monitoreo de corrosión en línea de componentes metálicos debajo del suelo (barras de refuerzo en concreto, etc.)



6. Kit de desarrollo de software (SDK)

Podemos proporcionar funciones API y ejemplos de desarrollo, lo que facilita la realización de algunos requisitos de los usuarios para el desarrollo secundario y las mediciones autodefinidas. Podemos proporcionar un archivo .dll.



Funciones de software

---

Voltametría cíclica:El software CS Studio ofrece a los usuarios un versátil kit de suavizado/diferencial/integración que puede completar el cálculo de la altura de pico, el área de pico y el potencial de pico de las curvas CV. En la técnica CV, durante el análisis de datos, existe una función para seleccionar el ciclo exacto que se mostrará.







Diagrama de Tafel y tasa de corrosión:

CS Studio también proporciona un potente ajuste no lineal de la ecuación de Butler-Volmer de la curva de polarización. Puede calcular la pendiente de Tafel, la densidad de corriente de corrosión, la corriente de limitación, la resistencia a la polarización y la tasa de corrosión. También puede calcular la densidad del espectro de potencia, la resistencia al ruido y la resistencia del espectro de ruido en función de las mediciones de ruido electroquímico.

Prueba y análisis de batería:

eficiencia de carga y descarga, capacidad, capacitancia específica, energía de carga y descarga.



Análisis EIS: diagrama de Bode, Nyquist y Mott-Schottky

Durante el análisis de datos EIS, hay una función de ajuste incorporada para dibujar el circuito equivalente personalizado.

Ahorro de datos en tiempo real:Los datos se pueden guardar automáticamente incluso en caso de apagado repentino.

Prueba combinada:Puede facilitar la automatización de experimentos y ahorrar tiempo. Con la función única de prueba combinada, puede elegir varias técnicas y establecer el tiempo de espera, la hora de inicio y los ciclos. Elija los experimentos que desea ejecutar. Luego, puede realizar mediciones automáticas de los experimentos establecidos como desee sin tener que esperar en el laboratorio. Esta función es especialmente útil si tiene varios experimentos para ejecutar y ahorra mucho tiempo.







Datos abiertos:Puede abrir los archivos de datos en formato txt en el Bloc de notas. Los datos también se pueden abrir en Origin



Suministro estándar

---

1	Dispositivo host de instrumentos TOB-CS310X	1 juego
2	Software de análisis y pruebas de CS Studio	1 juego
3	Cable de alimentación 1 pieza	1 pieza
4	Cable Ethernet 1 pieza	1 pieza
5	Cable de celular	8(Opciones A y B)	16 (opción C y D) piezas
6	Célula ficticia	4(Opciones A y B)	8 piezas (opción C y D)
7	Servicio	Todo el servicio, reparación es totalmente gratis.
8	Período de garantía	5 años
9	Proporciona una guía de instalación, un manual, un vídeo de instalación de software y vídeos de capacitación.
10	Servicio de reparación gratuito
11	Actualización de software y servicio técnico de por vida
