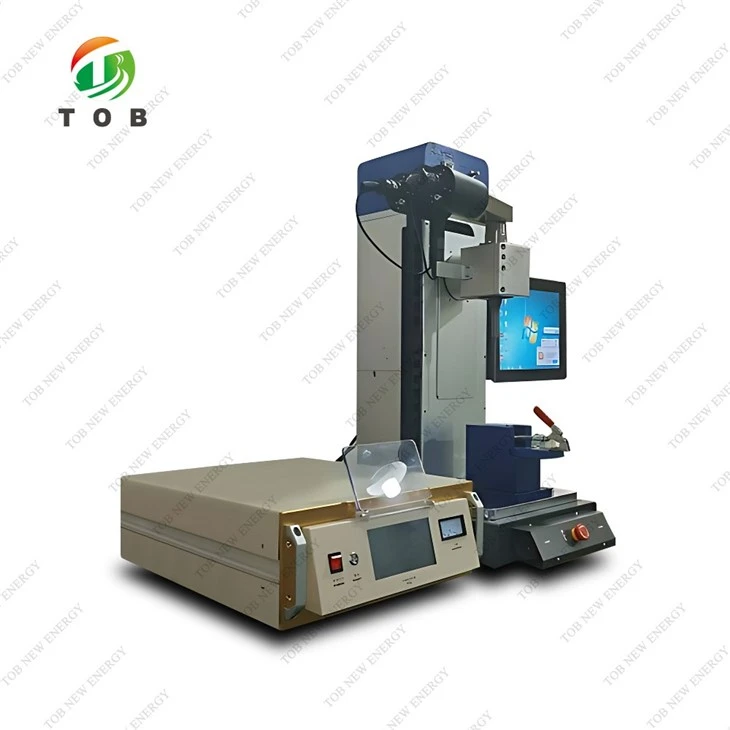

Máquina de soldadura de par ultrasónico

No

Artículo

Especificar

1

Sustrato (grosor)

El espesor actual del colector es 0.2-0tira de aluminio de 0,4 mm (1060Al), y el espesor del aluminio es 2-4mm (1060Al) en especie

2

Muestra de soldadura de referencia y modo de soldadura

Soldadura de muestra de referencia

3

Diseño de cabezal de soldadura

Diseño de sonda. El diámetro de la aguja de soldar es de 4.0-4.50 mm y la longitud de la aguja de soldar es de 85 mm

4

Parámetro de soldadura

(1) Tiempo de soldadura: dentro de 0.1-0.8S (programa ajustable 0-60S).

(2) Presión de soldadura: dentro de 0.1 ~ 0.6Mpa.

(3) Frecuencia de resonancia: 20KHz±200Hz.

5

Golpe de cabeza

depende del diseño

6

Parámetro de frecuencia de energía eléctrica

(1) Potencia máxima de entrada: 3000VA.

(2) Frecuencia ultrasónica: 20KHZ±200Hz. (Seguimiento automático).

(3) La amplitud es ajustable.

(4) Modo de soldadura: modo de tiempo, modo de energía, modo de profundidad.

7

Modo de control del equipo

(1)Modo de control de operación del motor manual: retardo de botón doble 1-3S control de inicio.

(2) Línea de producción de apoyo para control de señal de línea IO.

8

Capacidad de soldadura y especificación de aceptación.

(1) Sin soldadura virtual, soldadura continua, fugas, buen efecto de soldadura, penetración capa sobre capa.

(2) Tasa calificada de soldadura: 99.7 por ciento. La tasa de primer paso es del 99,7 por ciento. El usuario debe asegurarse de que los productos, los procesos y los materiales sean consistentes, que los operadores hayan recibido capacitación profesional del proveedor y que el solicitante realice el mantenimiento del equipo semanalmente.

(3) En términos de tecnología, el efecto de soldadura cumple con los requisitos del fabricante y la capacidad de producción es el índice de medida principal.

(4) El operador debe probar la soldadura todos los días con un trabajo más preciso, cuando el departamento de calidad lo apruebe antes de la producción en masa.

(5) El desgaste de los polos ultrasónicos ascendentes y descendentes y la producción viscosa no están dentro del alcance de la falla.

9

Vida útil diseñada del equipo

(6) Estructura general: generador ultrasónico, sistema de transductor ultrasónico, poste acústico ascendente y descendente ultrasónico, componentes neumáticos, marco, banco de trabajo, etc.; (Modelo de mano con banco de trabajo, el trabajo para la línea de producción no tiene banco de trabajo).

(7) La vida útil diseñada del equipo estará sujeta al contrato de compra.

10

Referencia del modelo

(1) Tamaño del generador de la máquina de soldar (largo x ancho x alto): (Diagramas adjuntos del tamaño específico de la instalación)

(2) Tamaño de la cabeza de la máquina de soldar (superior: largo x ancho x alto): (Tamaño de instalación específico adjunto con el dibujo)

11

Esta sección describe el sistema

I. Introducción del generador inteligente digital:

(1) Interfaz de carga MES reservada para las características del circuito (utilizando la interfaz de comunicación 485/TCp).

(2) Modo de tiempo de modo de soldadura, modo de energía, modo continuo y modo de profundidad.

(3) Sistema de protección

(4) La lectura de datos es conveniente para que los usuarios guarden múltiples parámetros del proceso de soldadura y los llamen directamente cuando sea necesario.

II. cabeza de estructura de acero especial:

(1) Maquinaria precisa y estable, equipada con protección de seguridad de detección ocular óptica.

(2) Equipado con sistema de refrigeración integrado.

Estructura de acero de guía de precisión, resistencia a la torsión, garantiza un movimiento rápido y estable.

tercero Poste acústico ultrasónico arriba y bajo (cabezal de soldadura), acero importado de alta velocidad estrictamente seleccionado, resistencia al desgaste, resistencia a altas temperaturas, buena tenacidad, alta rigidez mecánica, pequeña deformación después del tratamiento térmico, por lo que la consistencia de la frecuencia de salida ultrasónica es alta.

Nombre del producto

Modelo

generador ultrasónico

20KHZ

cabeza ultrasónica

20KHZ

sonda ultrasónica

Φ4.5-85mm

herramientas de celda

Personalización no estándar
