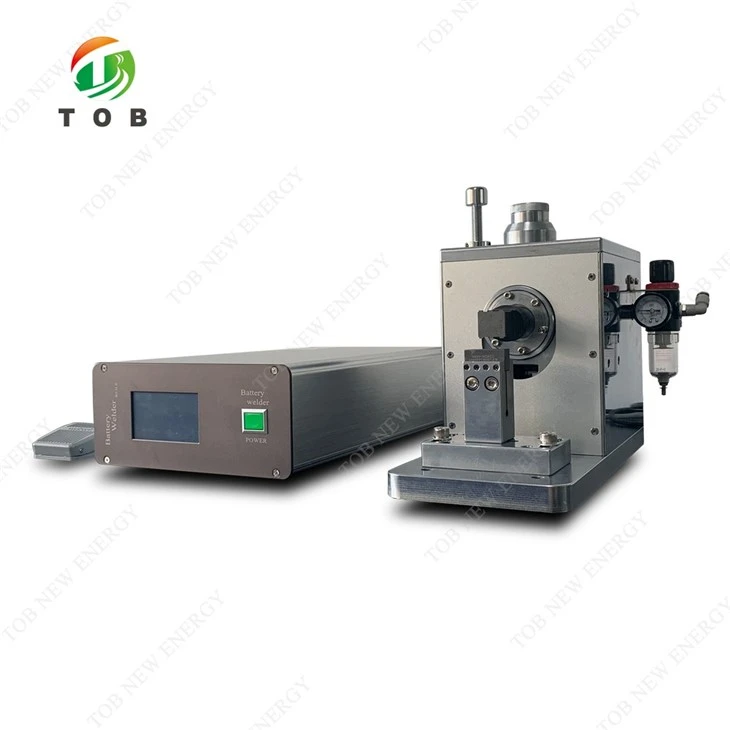

Soldador ultrasónico por puntos de 800W

Modelo:TOB-USW-800W
Esta máquina soldadora por puntos ultrasónica es especialmente adecuada para soldadura de láminas de electrodos de una sola capa de celdas cilíndricas con lengüeta de batería, y es adecuada tanto para ánodos como para cátodos.

Envíeconsulta

Chatee ahora

Introducción del producto

Soldador por puntos ultrasónico de 800 W para soldadura con lengüeta de batería

Vídeo del producto

Especificación

Esta máquina soldadora por puntos ultrasónica esEspecialmente adecuado para soldadura de láminas de electrodos de una sola capa de celdas cilíndricas con lengüeta de batería., es adecuado tanto para ánodo como para cátodo.

En laboratorio de baterías, también es adecuado para menos de 15 capas.(área de soldadura de 4*4 mm)de soldadura de electrodos para celdas tipo bolsa.

Si se utiliza en producción para soldadura multicapa, recomendamos un modelo de alta potencia.

Modelo

Frecuencia ultrasónica

potencia ultrasónica

Presión del aire

tiempo de soldadura

Voltaje

Peso

TOB-USW-800W

40 kHz

800W

Mayor o igual a 0.6MPa 80L/min

Dentro de 0.2S

220V/50Hz

Alrededor de 50 kg,

Sin mesa

Artículo	Nombre
1. Material del sustrato
1.1 cátodo
1.1.1 Materiales de los electrodos	Papel de aluminio
1.1.2 Espesor del electrodo	12-20um (una sola capa)
1.1.3 Materiales PESTAÑA	tira de aluminio
1.1.4 Grosor de la PESTAÑA	{{0}}.1~0,2 mm (una sola capa)
1.2 Ánodo
1.2.1 Materiales de los electrodos	Hoja de cobre
1.2.2 Espesor del electrodo	6-10um (una sola capa)
1.2.3 Materiales de las pestañas	tira de níquel
1.2.4 Grosor de la pestaña	{{0}}.1~0,2 mm (una sola capa)
2. Celda de batería
2.1 Proceso de bobinado	Pestaña de una sola capa con lámina de una sola capa.
2.2 Capa de electrodo	Una sola capa
3. Modo de soldadura
3.1 Zona de soldadura	3*25mm
3.2 Tiempo de soldadura	Dentro de 0.12S/veces
3.3 Punto de soldadura	Cátodo 325mm tira de 1 punto, Ánodo 33*25mm 3 puntos
3.4 Presión	0-1MPa, ajustable
3.5 Tiempo	0-60S, ajustable
3.9 Vida útil del cabezal de soldadura	Cátodo Mayor o igual a 500000 veces Ánodo mayor o igual a 160000 veces
4. Estándar del cabezal de soldadura
4.1 Material del cabezal de soldadura	Acero importado de alta velocidad.
4.2 Uniones soldadas altamente	Mayor o igual a 0.2 mm
4.3 Cantidad de superficie de soldadura en un cabezal de soldadura	2 piezas o 4 piezas
4.4 Rango ajustable de amplitud	3~10um
5. Transductor
5.1 La diferencia de frecuencia entre los transductores.	Menor o igual a 400Hz
5.2 La diferencia de impedancia entre los transductores.	Menor o igual a 4Ω
5.3 Diferencia de capacitancia entre los transductores	Menor o igual a 400PF
5.4 Resistencia de aislamiento del transductor a la carcasa exterior	Mayor o igual a 30MΩ
5.5 Potencia tolerable	Potencia de salida Mayor o igual a 800W

6. Generador ultrasónico
6.1 Modo de control de frecuencia	Seguimiento automático de frecuencia
6.2 Función de amplitud constante	Fuente de alimentación conmutada Voltaje constante Corriente constante
6.3 Amplitud ajustable continuamente	Ajustable continuamente
6.4 Tecnología de circuitos	Circuito digital inteligente, sistema de procesamiento central de CPU avanzado, con modo de energía, modo de potencia, modo de tiempo, seguimiento automático de frecuencia, funciones de alarma de límite superior e inferior de control de calidad.
7. Resultado de la soldadura
7.1 Apariencia	Sin soldadura virtual, sin penetración de soldadura, sin fugas, soldadura firme, uniones de soldadura completas y claras, el daño rasgó la lámina y dejó un 80% de residuo en la TAB.
7.2 Resistencia a la tracción de la soldadura	Mayor o igual a 4N
7.3 Tasa de aprobación del producto	Mayor o igual a 99,8% (bajo El material está calificado)
8. Vida útil del diseño del equipo.	8~10 años

Principio de funcionamiento del equipo:

El transductor transforma la señal de oscilación de alta potencia de frecuencia supersónica en energía mecánica de frecuencia correspondiente y la aplica a la interfaz de la lámina de metal que necesita fusionarse, de modo que la lámina de metal se calienta instantáneamente y luego las partículas del metal. Se inicia la red, de modo que las moléculas de la lámina de metal se fusionan mediante penetración mutua.

Componentes del equipo:

La máquina soldadora de metales se compone principalmente de un generador ultrasónico, un transductor, un molde, piezas neumáticas, un marco, etc.

Características funcionales del equipo:

1. Circuito digital inteligente, sistema de procesamiento central de CPU avanzado.

2. Con modo de energía, modo de energía, modo de tiempo, múltiples modos de control inteligente.

3. Seguimiento automático de frecuencia ultrasónica.

4. Energía, tiempo, potencia, una variedad de funciones de alarma de calidad de límite superior e inferior.

5. Señal DO: alarma de la máquina de soldar, listo, salida de señal IO durante el envío ultrasónico.

6. Señal DI: PARADA DE EMERGENCIA, inicio de boda.

7. Protocolo de comunicación 485, recepción y carga de datos.

8. El equipo ultrasónico se controla activamente (con fuente de alimentación auxiliar de 24 V).
