Horno de secado automático de alto vacío



Horno de secado automático de tres capas de alto vacío para batería de iones de litio





Este horno de secado de alto vacío TOB-GZK03-D1 se utiliza para el secado de materiales de electrodos y celdas de baterías de iones de litio.

En comparación con el horno convencional, tiene las ventajas de un rendimiento estable, alto vacío, tiempo de horneado corto, buen efecto de deshidratación y secado, buena retención de presión, etc. Se combina con una unidad especial de alto vacío y un sistema de enfriamiento para formar una unidad de horneado independiente. que sustituye al horno convencional.



Principio de funcionamiento

Cada máquina puede trabajar en un ciclo continuo; Proceso básico: abra la puerta y coloque la celda o el electrodo en el horno, y luego configure el tiempo de calentamiento, el tiempo de vacío y el tiempo de nitrógeno. El sistema completará automáticamente la calefacción y la ventilación regular de acuerdo con los parámetros de tiempo establecidos para completar el proceso de secado.



Característica de producto

Diseño de alto vacío	La cavidad interna está hecha mediante un proceso de soldadura estándar de recipiente a presión, con alta retención de vacío, larga vida útil y sin deformación.
Uniformidad de temperatura estable	La uniformidad a temperatura constante es de ±2 grados
Diseño de espacio razonable	El tamaño de la cavidad interna se puede diseñar de acuerdo con el tamaño de la batería del cliente para mejorar la eficiencia de la utilización del espacio.
Precisión de control de temperatura	Control de temperatura usando tiristor SSR más modo PID, pequeña inercia térmica, buen efecto de control de temperatura
Modo de calefacción	El aire caliente se utiliza para circular fuera y dentro de la cavidad, de modo que la temperatura dentro y fuera de la cavidad del horno sea uniforme, y luego a través de la radiación térmica y la transferencia de calor, para garantizar la uniformidad de la temperatura de la cavidad. Cuando se enfría, el tubo de calentamiento se cierra, el calor del interior se elimina a través de la circulación del viento y la velocidad de enfriamiento se acelera
Seis protecciones de seguridad	Garantizar la seguridad de la operación y la confiabilidad del producto.
Control de programa automático	Calentamiento de control de programa PLC, bombeo de vacío, inyección de nitrógeno, se puede cambiar el funcionamiento manual/automático, calentamiento de tiempo automático; Simplemente configure el tiempo de calentamiento, el tiempo de vacío, el tiempo de nitrógeno, el programa completa automáticamente el proceso de horneado y ventilación.
El interior adopta el principio de doble conducto de aire.	Esta función resuelve el problema del calentamiento lento de la celda de la batería en el alto vacío y el problema de la baja temperatura de la puerta de vidrio, para lograr una buena uniformidad de calentamiento rápido.





Estructura de la caja del horno

Tamaño de la cavidad interna	H350mm*W850mm*D1250mm（*3 PCS） (Se puede personalizar según los requisitos del cliente)
Dimensiones totales	H2030mm*W1480mm(Incluye caja eléctrica de control)* D2050mm
Material de la cáscara	Placa de acero laminado en frío A3, procesamiento de pintura para hornear, el color es negro, blanco y rojo
materiales interiores	Tablero de trefilado para la industria del acero inoxidable, espesor: 5.0mm
Camino de puerta abierta	Puerta sencilla
Anillo de sellado interior	Forma de fundición de molde abierto Junta tórica de caucho de silicona, resistente a altas temperaturas y a la corrosión
Modo de control	Modo de control automático PLC, operación de pantalla táctil
Ubicaciones de llenado de vacío y nitrógeno y especificaciones de interfaz	La posición de la interfaz está en la parte trasera del dispositivo; La interfaz de vacío es KF40 y la interfaz de aire seco es una interfaz de tubería de aire de 12 mm





Control de vacío y temperatura

Grado de vacío	Grado de vacío de la cavidad sin carga Inferior o igual a 10 Pa, grado de vacío de la cavidad a plena carga: 50 Pa -- 100Pa, fuga de aire durante 24 horas Inferior o igual a 500 Pa
Método de calentamiento	Adopte el viento de doble circulación interna y externa, el modo de calefacción de control dual de fuente de calor doble interna y externa a través de la radiación de calor, la conducción de calor, el control de calefacción eléctrica
Estructura de calefacción externa	Aire circulante tipo U, salida de aire izquierdo, succión de aire derecho, escape lateral superior e inferior, para lograr una temperatura constante
Estructura de calefacción interna	Se adopta el principio de doble conducto
Control de temperatura de calefacción principal	Precisión del control de temperatura dentro de ±0.5 grados
Temperatura error dentro de la caja	±2 grados (caja vacía, estado de temperatura constante);±4 grados (Carga completa, temperatura constante)
Rango de temperatura	Temperatura ambiente más 10 grados ~120 grados
Velocidad de aumento de temperatura	Temperatura ambiente ~85 grados Menos o igual a 30 minutos (presión atmosférica, estado sin carga, el tiempo para que el instrumento alcance la temperatura establecida) tiempo de estabilidad de la temperatura en el horno 60 minutos (vacío); minutos a temperatura ambiente ~85 grados Menos o igual a 45 (condición de carga completa, el tiempo para que el instrumento alcance la temperatura establecida) Tiempo de estabilidad de la temperatura en el horno 80-100 minutos (carga completa);
Aumento de temperatura estado	La temperatura ambiente sube al valor establecido en un estado de curva, después de temperatura constante en un estado de línea recta
Manera de enfriamiento	El sistema de aire frío está conectado con el conducto de aire exterior y el enfriamiento se realiza alternativamente desde el conducto de aire exterior del revestimiento interior. El interior se enfría alternativamente mediante nitrógeno al vacío.
Tiempo de enfriamiento	Menos o igual a 95 minutos (caja vacía, 100 grados ~ 55 grados, detección de celda), tiempo de prueba de carga completa ≈100 min (el tamaño de la batería depende de la capacidad)
superficie de la caja temperatura	La temperatura en el horno es de 150 grados, y la superficie la temperatura es menor o igual a la temperatura ambiente más 15 grados
Cada capa opera de forma independiente	Calentar, aspirar, llenar con nitrógeno



Composición del sistema

- La parte del cuerpo se compone principalmente de estructura de chapa, sistema de calefacción, sistema de circulación de aire comprimido, sistema de control de software, etc.

- El sistema de refrigeración auxiliar se compone principalmente de válvulas de intercambio de refrigeración, tuberías de refrigeración y ventiladores de alta presión para enfriar la cavidad desde el exterior de la sala de trabajo;

- El sistema de enfriamiento auxiliar es compartido por tres cámaras, que son controladas independientemente por válvulas;

- sistema de vacío, composición de la tubería de vacío



Protección de seguridad

1. La protección contra sobretemperatura de la cavidad, cuando la sobretemperatura apaga automáticamente la fuente de alimentación;

2. Protección contra sobrecorriente y cortocircuito de la tubería de calefacción eléctrica;

3. Ventilador de circulación interna sobre corriente y protección contra cortocircuitos;

4. Sistema de control de corriente y protección contra cortocircuitos;

5. Puerta especial a prueba de explosiones, fuerte resistencia a la presión; Y tiene la función de auto-alivio de sobrepresión;

6. Cuando la cavidad interna está sobrecargada, el equipo puede cerrar automáticamente la entrada de nitrógeno y gas seco para ahorrar gas y reducir la pérdida de gas;

7. Fije el tiempo para la alarma independiente de luz y sonido.

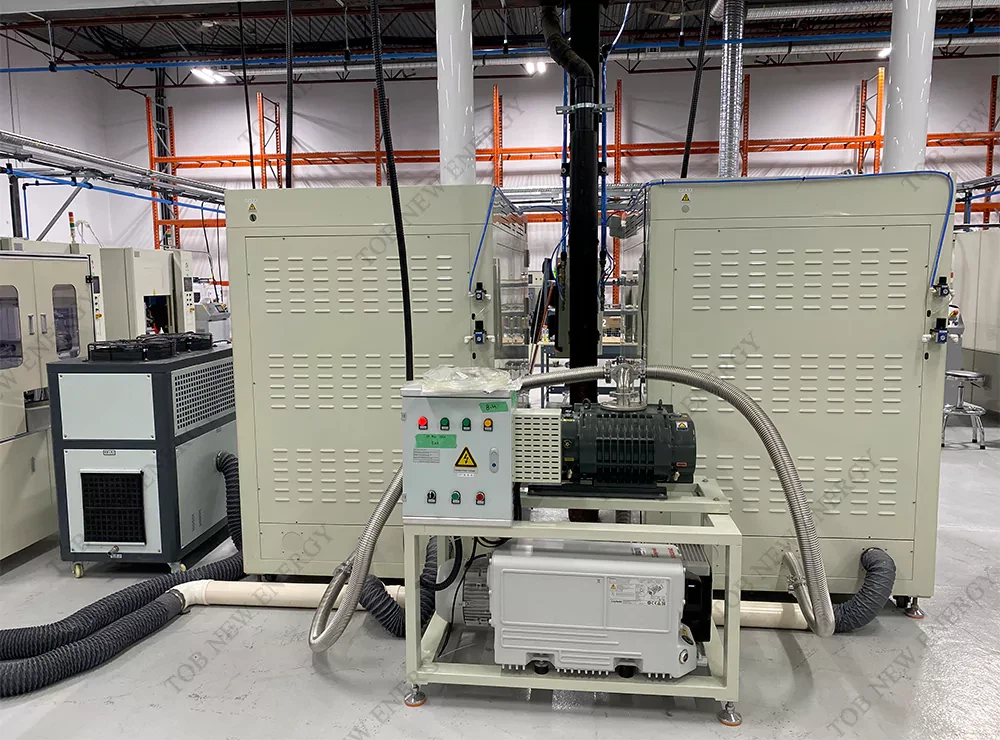

Sistema de vacío

El sistema de vacío proporcionado por el proveedor puede abrir hasta tres cavidades al mismo tiempo para el bombeo de vacío. Cuando se alcanza el grado de vacío, la válvula de rama se puede cerrar automáticamente antes de que se pueda iniciar el bombeo de vacío de otras ramas.

1. Vacío final Menor o igual a 10 Pa (estado sin carga), cámara única desde la presión atmosférica hasta 10 Pa Menor o igual a 10 min (estado sin carga)

Tasa de fuga de vacío (estado sin carga del enfriador): cierre la válvula después de bombear hasta el vacío límite, manténgala durante 1 h y el valor absoluto de la disminución promedio del grado de vacío es 100 Pa menor o igual a 20 Pa; Mantenga el valor absoluto de la caída de vacío de 24 horas menor o igual a 500 Pa (20 Pa /h). Uso de un arreglo de múltiples cavidades de bomba única de bombeo al vacío; Sin límite de carga, el grado de vacío es inferior o igual a 10 Pa, el grado de vacío es el valor establecido de vacío real de acuerdo con el desplazamiento de los cambios del objeto bombeado: el grado de vacío alto se establece en 50-100 Pa (puede ser una eliminación de agua eficiente) ; Control de bajo vacío Menor o igual a -20kPa (límite bajo intercambio de nitrógeno).

2. El sistema de vacío incluye una bomba de vacío de dos etapas y una tubería de vacío. La bomba de vacío es autosuministrada o por el proveedor.

3. La tubería de vacío debe confirmarse de acuerdo con el plano del contrato real, y el proveedor debe proporcionar los fuelles de vacío en una distancia corta de acuerdo con la posición entre la bomba de vacío y el horno. Si se necesita tubería de vacío adicional, se deberá confirmar con anticipación y se deberá designar a la parte constructora.



Fuerza

- Fuente de alimentación: 380V/ 50Hz, 3-fase 5-sistema de cableado

- Potencia total de una sola máquina: 12KW

- Sistema de vacío: 9KW

- Sistema de refrigeración: 4KW

- Peso del equipo: alrededor de 1650 kg.



Las condiciones de instalación

El frente del horno no debe estar a menos de 1500 mm de la pared, y los lados traseros izquierdo y derecho no deben estar a menos de 300 mm.



Las condiciones del área de instalación (proporcionadas por la Parte A) son las siguientes:

Fuente de alimentación: CA trifásica 380±38V, frecuencia: 50±1Hz; El usuario deberá proporcionar un interruptor de distribución separado y será responsable de la conexión de la fuente de alimentación fuera del equipo.

Presión de aire: presión -0.5Mpa, ￠8 tubería

Nitrógeno: la presión es {{0}}.1~ 0.2MPa, y la tubería de nitrógeno es ￠12 tubería



Consumo de energía eléctrica

Máximo Menor o igual a 12KW/hora (excluyendo bomba de vacío y sistema de enfriamiento)

tiempo uniforme Menor o igual a 3KW/hora (excluyendo la bomba de vacío y el sistema de enfriamiento)



Requisitos medioambientales

Temperatura -5~35 grados, humedad menor o igual al 40 por ciento

No hay gas, líquido o sólido inflamable o explosivo alrededor

Evite hornear artículos inflamables, gases inflamables y sustancias explosivas en la caja.
