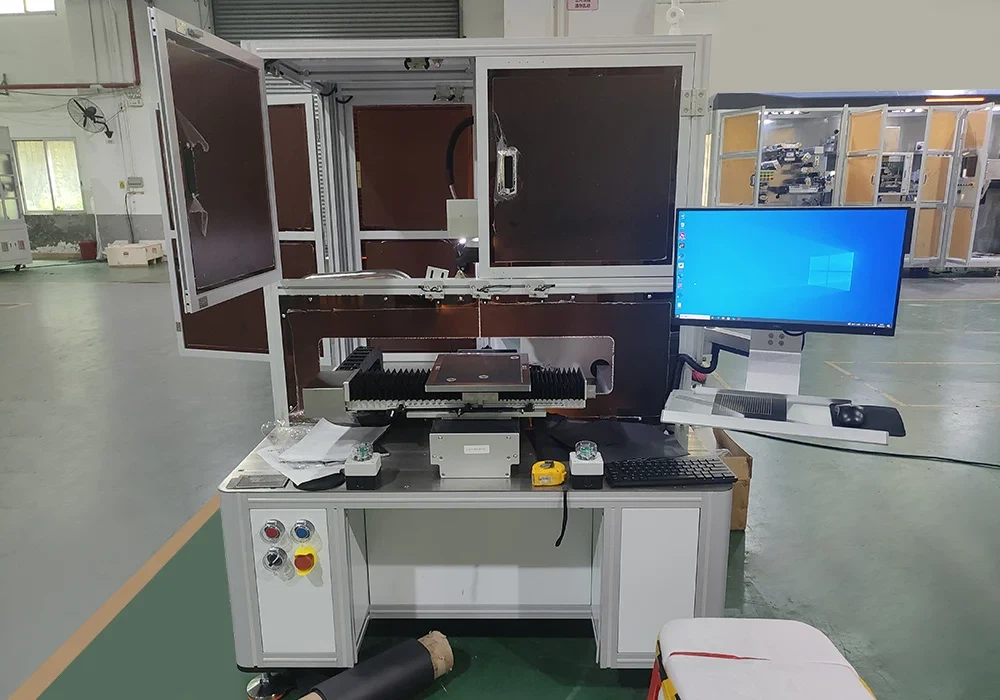

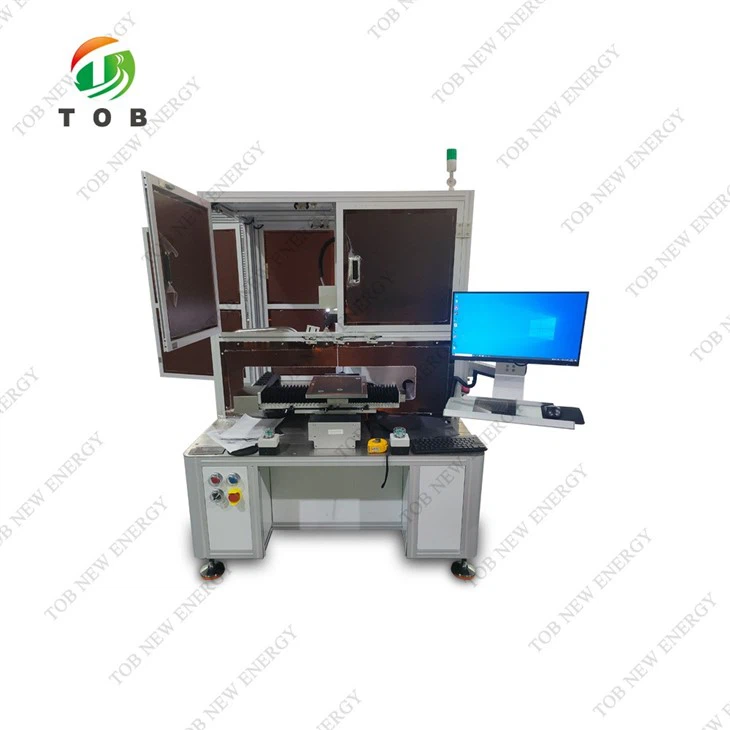

Máquina troqueladora de electrodos semi-automática

Modelo: TOB-J300D-SD
Esta máquina cortadora de troqueles láser de electrodos semi-SD TOB-J300D-SD-se utiliza principalmente para cortar la forma exterior de los electrodos de baterías de litio.

Envíeconsulta

Chatee ahora

Introducción del producto

Máquina troqueladora de electrodos semi-automática

Vídeo del producto

Especificación

Esta máquina cortadora de troqueles láser de electrodos semi-SD TOB-J300D-SD-se utiliza principalmente para cortar la forma exterior de los electrodos de baterías de litio.

Los operadores colocan manualmente el electrodo en la plataforma de posicionamiento. Un sistema de vacío mantiene el electrodo en su lugar de forma automática y segura. Tras la activación manual del botón de inicio, el brazo robótico mueve automáticamente el electrodo a la posición de corte por láser. La máquina de corte por láser corta automáticamente el electrodo a la forma requerida. Luego, el brazo robótico transfiere el electrodo cortado de regreso a la estación del operador, donde el operador retira el electrodo.

Características del equipo

● Este equipo es adecuado para la producción de líneas piloto pequeñas, presentando un tamaño compacto y bajo costo.

● El software ofrece un funcionamiento sencillo con un diseño de interfaz gráfica, capacidades de simulación dinámica y cambios rápidos-simplemente ajuste los parámetros correspondientes.

● El área de corte por láser incorpora protección contra el polvo con una caja de recuperación y recolección de polvo independiente, que recolecta centralmente el polvo generado durante el corte por láser para evitar la contaminación de las superficies de las láminas de los electrodos.

● Láser de fibra continua de alta-velocidad con estabilidad de potencia<2%, paired with an independently developed high-speed galvanometer.

● El brazo robótico utiliza tornillos de bolas de alta precisión-impulsados por un servomotor-para la transmisión, lo que garantiza una alta precisión y velocidad.

Adaptarse a las dimensiones y especificaciones del material entrante.

NO.	Artículo	parámetro
1	Dimensiones máximas del material	300 mm × 300 mm (incluidas las pestañas)
2	Dimensiones mínimas del material	50 mm × 50 mm (incluidas las pestañas)
3	Dimensiones del espesor del material	60–250 μm (la capa cerámica debe cortarse en el electrodo catódico)
4	Precisión dimensional del material	±1mm

Especificaciones técnicas del equipo

NO.	Artículo	Parámetros	Observación
1	Longitud de la hoja del electrodo	50-300 mm (incluidas las pestañas)
2	Ancho de la hoja del electrodo	50-300 mm (incluidas las pestañas)
3	Velocidad de corte por láser	Mayor o igual a 200 mm/s
4	Precisión dimensional de la lámina del electrodo	±0,2 mm
5	Fusión de cuentas	Menor o igual a 10μm
6	Zona-afectada por el calor	Menor o igual a 120μm
7	Fuga de metal	Menor o igual a 50μm
8	Ruido del equipo	Menor o igual a 75 dB (a 1 m de distancia de la máquina)
9	Fuente de alimentación del equipo	AC380V±5%, trifásico 50Hz
10	Fuente de aire del equipo	Aire comprimido 0,5-0,6 MPa
11	Dimensiones del equipo	Aproximadamente. 1200×1200×1700 (Unidad principal)
12	Color de apariencia	Estándar Gris Cálido 1C; Tarjeta de color requerida a petición del cliente.
13	Peso del equipo	Aproximadamente. 500 kg
14	Tasa de rendimiento del producto	Mayor o igual a 99,5%
15	Tasa de utilización del equipo	Mayor o igual al 95%
16	Temperatura ambiente de funcionamiento	0-50 grados
