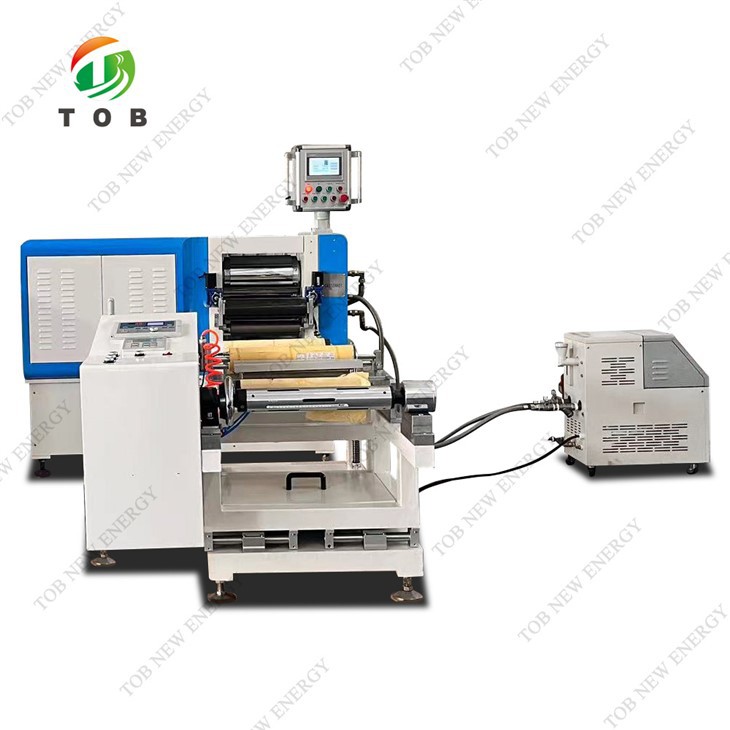

Máquina hidráulica de prensa de rodillos

Modelo:TOB-HP-300PTC
Tamaño del rodillo: diámetro 210 x 330 mm (diámetro x ancho del rodillo)
Ancho efectivo: 300 mm
Velocidad de la máquina;2-8r/min
Eficiencia de la máquina; 5 m/min

Envíeconsulta

Chatee ahora

Introducción del producto

Máquina hidráulica de la prensa del rodillo con la anchura del calendario de 300m m para el balanceo del electrodo de la batería

Vídeo del producto

Especificación

Esta máquina calandradora automática continua es adecuada para la línea de producción de baterías en fábrica. Consta de pórtico de acero fundido, rodillo, motorreductor de frecuencia variable, sistema de presurización gas-líquido, sistema de ajuste de separación, sistema de control eléctrico, tablero de protección de alimentación.

Sirve principalmente para aumentar la densidad del material activo del electrodo en la investigación de baterías de iones de litio después del recubrimiento. Este equipo adopta un espacio de rodadura con ajuste servo y la velocidad lineal se ajusta mediante el convertidor de frecuencia para lograr una regulación de velocidad continua.

Máquina de calandrado

Modelo	TOB-HP-300PTC
Tamaño del rodillo	Diámetro 210 x 330 mm (diámetro x ancho del rodillo)
Ancho efectivo	300 mm
Velocidad de la máquina	2-8r/min
Eficiencia de la máquina	5 m/min
Uniformidad del electrodo	±0.002 mm (garantía del usuario)
Uniformidad del espesor del electrodo después del laminado.	Menor o igual a ±0.002 mm, bajo la premisa de garantizar la uniformidad del recubrimiento, Disposición del rodillo de presión: disposición horizontal superior e inferior
Apariencia de la máquina	Computadora gris, azul, instale 2 indicadores de cuadrante. Dispositivo de protección de instalación, color de advertencia pintado.
Cojinete	Rodamiento especial para prensa de rodillos.
lubricante	Grasa a base de litio 3#
Modelo de calendario	Prensa hidráulica
Material del rodillo	Serie 9Cr3Mo Acero laminado en frío de alta aleación
Dureza superficial	Superior HRC66
Profundidad de la capa endurecida	22-26mm
rodillo recubierto de cromo	Mayor o igual a 0.18 mm
Salto de pista de rodillo	Menor o igual a ±0.001mm
Rugosidad de la superficie del rodillo	Menor o igual a ±0.02mm
Ajuste de espacio entre dos rodillos.	A través del ajuste de la interfaz hombre-máquina para cambiar la presión del aceite. El valor del movimiento del rodillo se muestra en la pantalla de la interfaz hombre-máquina, el ajuste de entrada en la interfaz hombre-máquina cambia la separación de los rodillos y la pantalla del servo se ajusta.
Rango de ajuste del espacio entre rodillos	0-2mm
Accionamiento de rodillos	Reductor cicloide
potencia del motor principal	0.75kw (380V 50hz/60hz)
Método de presión	Bomba hidráulica eléctrica
Especificaciones del cilindro hidráulico	Diámetro del cilindro 73 mm, carrera 15 mm
Presión del aire	{{0}}.5Mpa-0.7 Mpa (eliminación de aceite y agua) volúmenes: 0,04 M3/min
Presión máxima de trabajo	Alrededor de 40T
Peso de la máquina principal	Alrededor de 1,2 toneladas

Dispositivo de desenrollado

Eje desenrollador	Con eje de aire de válvula de control, configuración de una pistola neumática, tamaño 3 pulgadas * 350 mm
Control de tensión del electrodo	Freno de polvo magnético, distancia de revolución 25N.m
Rango de ajuste de tensión	0-25kg
Control de corrección	Dispositivo de corrección fotoeléctrica Precisión del controlador Menor o igual a ±5N
Control guiado	Guía de rodamiento lineal
Longitud total del movimiento	±50mm
peso	Alrededor de 80 kg

Dispositivo de bobinado

Función	Enrollar el electrodo enrollado
Eje de bobinado	Con eje de aire de válvula de control, configuración de una pistola neumática, Tamaño 3 pulgadas * 350 mm
Control de tensión del electrodo	Freno de polvo magnético, distancia de revolución 25N.m
Rango de ajuste de tensión	0-200N
Control de corrección	Dispositivo de corrección fotoeléctrica
Precisión de corrección	±0.2 mm
Control guiado	Guía de rodamiento lineal
Longitud total del movimiento	±50mm
Conducir	Conducir el carrete a través del motorreductor y el embrague de polvo magnético.
Peso	Alrededor de 80 kg

Función de calefacción

Artículo	Parámetros técnicos
Calefacción	El controlador de temperatura Omron, el relé de estado sólido y el termopar tipo K se utilizan para formar un sistema de calefacción de control de circuito cerrado.
Poder de calefacción	1.6KW*2 (Rodillo superior e inferior)
Temperatura de calentamiento	Máximo 130 grados, con precisión ± 2 grados

Másmodelos de la serie TOB-HP-300

Modelo	Función
TOB-HP-300P	Sólo la máquina calandradora.
TOB-HP-300PT	Calandradora con calentamiento a 130 grados.
TOB-HP-300PC	Calandradora con dispositivo de bobinado y rebobinado.
TOB-HP-300PTC	Calandradora con dispositivo de bobinado y desenrollado y calentamiento a 130 grados.
