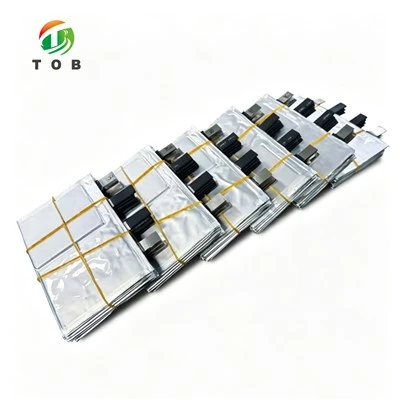

Célula de bolsa de iones de sodio-NFM de 1Ah para investigación

Modelo No.

425868

Longitud del cuerpo principal (mm)

68

Ancho del cuerpo principal (mm)

58

Longitud total de la celda (mm)

130

Altura total de la celda (mm)

75

Espesor celular total (mm)

Menor o igual a 4,2

Observación

Fundas protectoras de goma: Sólo para protección. Debe retirarse antes de realizar la prueba.

La pestaña cerca de la bolsa de gas es el terminal negativo.

Al sujetar la celda para la prueba, tenga cuidado de no sujetar el sellador de la pestaña.

Estos valores se miden manualmente y están sujetos a errores de medición.

Artículo

Especificación

Tipo de batería

Óxido de sodio, níquel, hierro y manganeso/carbón duro, 1Ah

Código de producto

TOB-CU-PO-S1-10H101

Modelo celular

425868

Estructura celular

Apilado

Cátodo

Material

Óxido de manganeso, hierro, níquel y sodio

Cargando

95.5%

Densidad de área de un solo-lado (mg/cm²)

13.84

Densidad de compactación (g/cc)

2.70

Capacidad específica (mAh/g)

127

Ánodo

Material

Carbón duro importado (5um)

Cargando

95.5%

Densidad de área de un solo-lado (mg/cm²)

6.42

Densidad de compactación (g/cc)

0.95

Capacidad específica (mAh/g)

300

Rango de voltaje (V)

1.50–3.95

Volumen de electrolito recomendado (g)

6.0

Modelo de electrolito recomendado

KLD-NF96F

Condiciones de formación y clasificación de capacidad

(Con prensa caliente)

Proceso de formación

45 grados, 0,9 MPa

Descanse durante 60 minutos (haga que el cuerpo celular esté a 45 grados)

Carga de corriente constante de 0,05 C durante 8 h y luego corte

Descanse por 1 min

Carga de corriente constante de 0,1 C durante 3 h y luego corte)

Proceso de calificación de capacidad

25 grados, 0,9 MPa

Descanse por 3 min

Corriente constante de 0,2 C-carga de voltaje constante a 3,95 V, corriente de corte de 0,05 C

Descanse por 3 min

Descarga de corriente constante de 0,2 C a 1,50 V (completar el primer ciclo de carga/descarga, calcular la eficiencia inicial)

Condiciones de clasificación de formación y capacidad (sin prensa caliente, por ejemplo, gabinete de prueba Neware)

25 grados, 0,2 MPa

Descanse por 3 min

Carga de corriente constante de 0,05 C a 3,95 V, corriente de corte de 0,02 C

Descanse por 3 min

Descarga de corriente constante de 0,2 C a 1,50 V (completar el primer ciclo de carga/descarga, calcular la eficiencia inicial)

Condiciones de prueba de ciclo

Descanse por 3 min

Carga CC de 0,5 C a 3,90 V, retención CV hasta corte de 0,02 C o 0,05 C

Descanse por 3 min

Descarga de 1,0 C CC a 1,50 V; Repita los pasos 1 a 4 para XX ciclos

Gráfico de curva de carga y descarga (1Ah)

 Diagrama de ciclo (a temperatura ambiente - carbón duro 1Ah 0,5C/1C)

Condición de prueba: 45 grados, 0,9 MPa, 0,05 °C CC a 8 h, 0,1 °C CC a 3 h, agotador una vez finalizado;

25 grados, 0,9 MPa, 0,2 C CC a 3,95 V, CV a 0,05 C, 0,2 C CC a 1,5 V

Condición de prueba: 25 grados, 0,2 MPa, descanso 3 minutos;

0,5 C CC a 3,90 V, CV a 0,02 o 0,05 C; descansar 3min; 1,0c CC a 1,50v.
