Sistema de soldadura con láser para células prismáticas

Modelo: TOB-1LP-2000-CWS
Este sistema de soldadura con láser TOB-1LP-2000-CWS es adecuado para la soldadura de tapa y la soldadura de agujeros de llenado de células prismáticas.

Envíeconsulta

Chatee ahora

Introducción del producto

Sistema de soldadura con láser para células prismáticas

Video de productos

Especificación

Este sistema de soldadura con láser TOB-1LP-2000-CWS es adecuado para la soldadura de tapa y la soldadura de agujeros de llenado de células prismáticas. Este sistema de soldadura con láser es adecuado para el laboratorio y la producción de células prismáticas. El sistema adopta el láser IPG, el sistema de visión CCD, el colector de polvo, el enfriador, etc.

Eficiencia de diseño	＞ 1ppm
PRODUCIR	Tasa de aprobación de una vez mayor o igual al 98%, una tasa de aprobación final mayor o igual a 99.3%(material entrante para cumplir con la tecnología. Requisitos de rotocol, operación manual para cumplir con los requisitos de protocolo técnico, no calificado solo causado por el equipo)
Porcentaje de averías	Menos o igual al 2% (solo causado por el equipo)
Apariencia	Consulte las muestras de color proporcionadas por el cliente

Proceso	Nombre del sistema del dispositivo	Componentes clave	Especificación	Observación	Cantidad
Prevalización superior de la tapa y soldadura láser de puerto de soldadura completa y llenado	Máquina de soldadura con láser de puerto de soldadura y llenado de tapa superior	Continúa láser	Tob-LP-1500S	IPG	1
		Cabeza de soldadura por láser	Tob-swh-2000
		Máquina de enfriamiento de agua	Tob-ch-2000		1

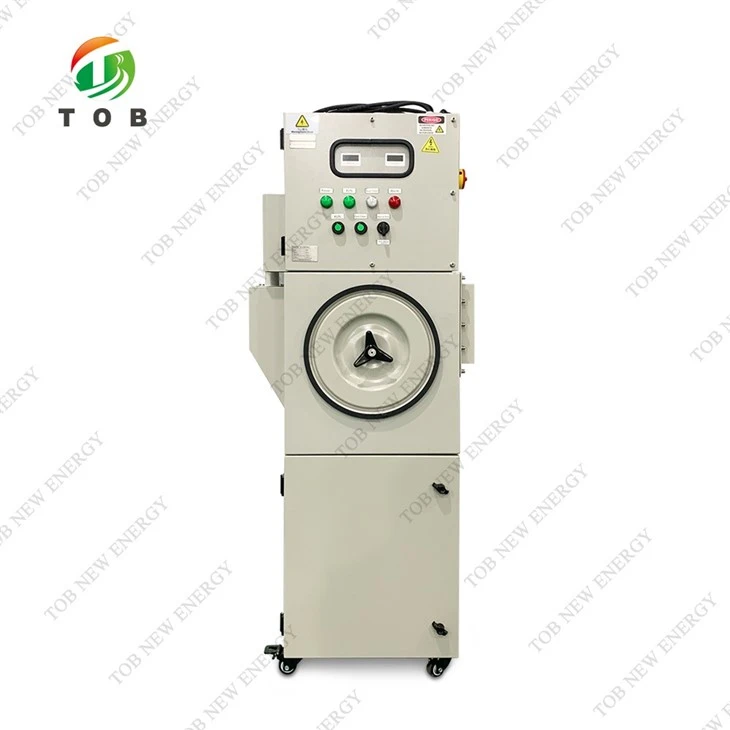

		Extracción de polvo de humo	Tob-FH-20B		1
		Mecanismo de soldadura	3 eje personalizado		1
		Visión CCD	Costumbre		1
		Accesorio de soldadura para la cubierta superior de la celda (prepacio compatible)	Costumbre		1
		Soldadura de la soldadura del puerto de llenado de celdas	Costumbre		1
		Ensamblaje de transferencia celular	Axi personalizado		2
		Ensamblaje del gabinete	Costumbre		1
		Ensamblaje de control	Costumbre		1
		Software	Costumbre		1
Fuente de alimentación	Fuente de alimentación	Gabinete de distribución de energía	Costumbre		1
Fuente de alimentación	Fuente de alimentación	Puente de cable	Costumbre	30m	1

Este sistema de soldadura por láser se utiliza principalmente para realizar la soldadura láser automática, la soldadura previa y la soldadura completa entre la cubierta superior y el casel, también llenando el puerto de la batería de alimentación. Durante la operación, no se permite que el dispositivo cause daños como rasguños a la superficie o interior de la batería.

Tamaño del equipo: 1.6m (l) x1.5m (w) x2.5m (h)

Condición de instalación

Artículo	Usando cantidad/parámetro
Requisitos de la fuente de alimentación	Tres fase 380V ± 5%/50Hz potencia nominal: menor o igual a 21kW Corriente nominal: menos o igual a 36A
Demanda de suministro de gas	Compressed Air: presión0.5-0.7MPA Nitrógeno: presión 0.3-0.7 MPa
Requisitos ambientales	Temperatura: 0-45 grados Humedad: menor o igual al 90%
