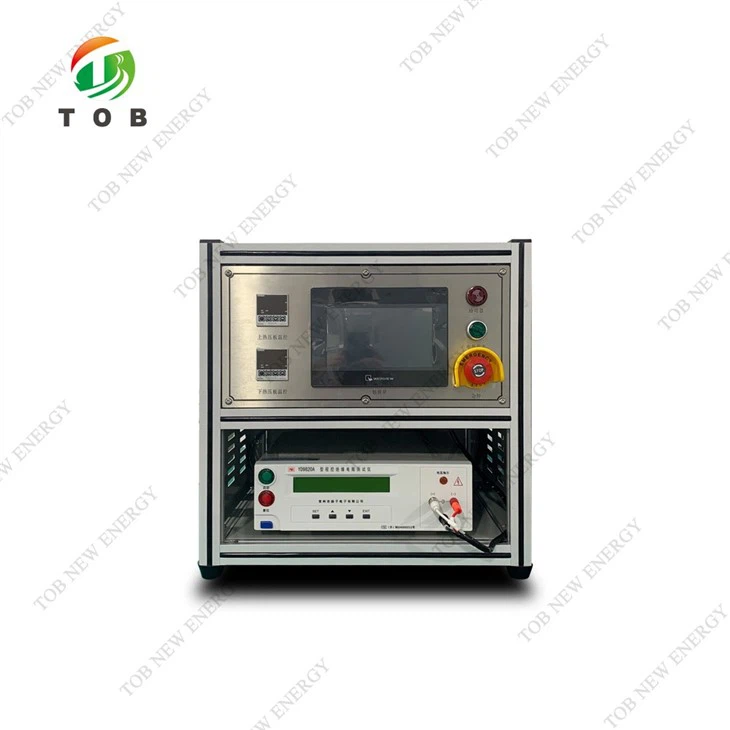

Prensa en caliente de celdas de batería y probador corto

Prensa en caliente de celdas de batería y probador de cortocircuitos

Resumen de funciones:

1) Este equipo se utiliza para prensado en caliente y pruebas de cortocircuito de celdas de baterías prismáticas de iones de litio. Permite calentar y presurizar las celdas de la batería dentro de un tiempo determinado para garantizar que se formen celdas de batería con un espesor uniforme.

2) Alimentación y descarga manual, la presión de la placa de presión superior alcanza la presión superficial demandada, la presión y la temperatura son estables y se inicia la prueba de cortocircuito del tiempo de prensado en caliente. Se puede configurar el tiempo de retardo desde la presión y la temperatura necesarios hasta la prueba de cortocircuito.

3) Flujo de acción del equipo:

Requerimientos técnicos:

1) Método de conformación de células: prensado en caliente;

2) El equipo es adecuado para celdas con lengüeta de salida de un solo cabezal; El grosor de la batería puede ser compatible con 2-25 mm de grosor (espesor después del prensado con calor);

3) Área de platina: 200*200 mm

4) Material de la platina: acero 45#

5) Presión del plato: presión superficial 0-0.6Mpa ajustable, presión del plato ajustable entre 0-1T (carrera ajustable)

6) Temperatura de la platina: la temperatura de la superficie de la platina se puede ajustar entre temperatura ambiente y 200 grados, precisión de temperatura ±3 grados;

7) La planitud de la placa de presión superior e inferior es ±0.1 mm, la tolerancia se muestra a continuación

8) Tiempo de prensado por calor de la celda desnuda: 0~999 s, ajustable de forma continua, precisión 0. 1 s, a partir de alcanzar la presión predeterminada de la placa de prensado por calor de la celda de la batería;

9) Marca del probador: TOB-2681A

10) Tiempo de prueba: 1~10s ajustable

Diseño de seguridad:

1) el equipo está equipado con parada de emergencia y escudo de parada de emergencia.

2) Se deben instalar rejillas de seguridad en las estaciones de trabajo del personal para evitar problemas de seguridad personal.

3) Inicio de doble botón, espaciado entre botones mayor o igual a 260 mm.

Parámetros básicos del equipo:

1) Potencia de configuración: Potencia AC220V/50Hz: Menor o igual a 4KW.

2) Fuente de aire comprimido: 0.4MPa~0.65MPa, diámetro exterior de la interfaz de la tubería de aire comprimido de 10 mm.

3) Peso total del equipo: Menor o igual a 80Kg.

4) Temperatura ambiente: 5 ~ 35 grados, RH<45%.

5) Color de apariencia: Gris cálido internacional 1C.

6) El equipo está diseñado para uso de escritorio. La parte de prueba de calefacción principal y la caja de control eléctrico adoptan un diseño separado. El enchufe de aviación y el conector de enchufe rápido están conectados de forma suave entre ellos.
