En las primeras líneas de producción de mezcla, recubrimiento y posterior ensamblaje de lechada de baterías de litio, la sedimentación de la lechada, la gelificación (consistencia gelatinosa-) y los bloqueos del cabezal de recubrimiento son tres "dolencias" persistentes que preocupan a los ingenieros de procesos. Estos problemas pueden desencadenar aún más reacciones en cadena como el agrietamiento de los electrodos, la delaminación de la película y la deformación de la batería. Estas inestabilidades no sólo conducen a una mala consistencia de los electrodos, sino que también reducen directamente el rendimiento y la capacidad de producción.
A menudo, tendemos a ajustar el proceso de mezcla o el contenido sólido, pasando por alto el papel crítico de un componente menor pero fundamental en la fórmula: el aglutinante. Este artículo comenzará con los micro-mecanismos de los aglutinantes, desentrañará las complejidades capa por capa y proporcionará una guía integral de resolución de problemas y soluciones para los problemas antes mencionados.
I. ¿Cómo abordar la sedimentación de lodos?
Causas:
(1) El tipo de CMC seleccionado no es adecuado. El grado de sustitución (DS) y el peso molecular de la CMC pueden afectar la estabilidad de la suspensión. Por ejemplo, la CMC con bajo DS tiene poca hidrofilicidad pero buena humectabilidad para el grafito; sin embargo, ofrece una débil capacidad de suspensión de lodos.
(2) Uso insuficiente de CMC, al no suspender eficazmente los componentes de la lechada.
(3) Demasiada CMC participando en el proceso de amasado, lo que lleva a una cantidad insuficiente de CMC libre disponible entre las partículas para la suspensión, lo que a menudo resulta en una mala estabilidad de la suspensión.
(4) Las fuerzas de corte mecánicas elevadas o las fluctuaciones en el pH de la lechada pueden causar la desemulsificación del SBR, lo que lleva a la sedimentación de la lechada.
Soluciones:
(1) Cambiar o mezclar con CMC que tenga un alto DS y un gran peso molecular. Por ejemplo, el uso de una combinación de WSC (bajo peso molecular, bajo DS, buena humectabilidad del grafito, suspensión débil) y CMC2200 en fórmulas de producción en masa puede mejorar significativamente la estabilidad de la suspensión.
(2) Aumentar la dosis de CMC es uno de los medios más eficaces para mejorar la estabilidad de la suspensión, pero se debe encontrar un equilibrio teniendo en cuenta la capacidad del proceso y el rendimiento de la batería a baja-temperatura.
(3) Reducir la cantidad de CMC involucrada en el amasado y aumentar el contenido de CMC libre puede mejorar la estabilidad de la suspensión hasta cierto punto.
(4) Después de agregar SBR al sistema de suspensión, reduzca la velocidad de agitación del mezclador planetario para evitar la demulsificación.
II. Bloqueo del filtro durante la filtración: ¿qué hacer?
Causas:
(1) Humectación deficiente de los materiales activos, lo que lleva a una dispersión inadecuada.
(2) Demulsificación del SBR que provoca fallos de filtración.
Soluciones:
(1) Adoptar un proceso de amasado para mejorar la dispersión.
(2) Después de agregar SBR al sistema de suspensión, reduzca la velocidad de agitación para evitar la demulsificación.
III. ¿Cómo manejar la gelificación en suspensión?
Causas:La gelificación se divide principalmente en dos categorías: gel físico y gel químico.
(1) Gel físico: causado por material activo del cátodo, negro de carbón conductor (SP) o solvente NMP que absorbe humedad o humedad ambiental excesiva. Las partículas están rodeadas por cadenas de polímeros de PVDF. Cuando el contenido de agua excede los límites, el movimiento de la cadena se ve obstaculizado, lo que provoca entrelazamientos entre cadenas, reducción de la fluidez de la suspensión y gelificación.

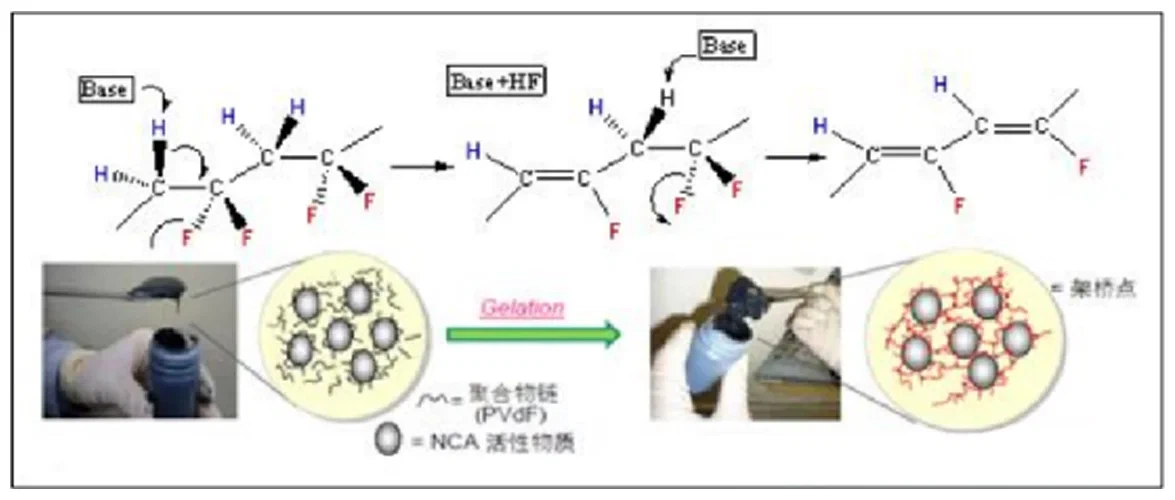

(2) Gel químico: tiende a ocurrir durante el procesamiento o almacenamiento de materiales activos con alto contenido de -níquel o alta-alcalinidad. En el ambiente de alto pH creado por los residuos básicos, la columna vertebral del polímero PVDF sufre fácilmente deshidrofluoración (pérdida de HF), formando dobles enlaces. El agua o las aminas existentes en el disolvente pueden atacar estos dobles enlaces y provocar reticulación. Esto reduce gravemente la capacidad de producción y deteriora el rendimiento de la batería. Generalmente, la gelificación empeora con el aumento de la alcalinidad del material activo.
Soluciones:
(1) Gel físico: control mediante el manejo estricto de la humedad en las materias primas y el medio ambiente, y empleando velocidades de agitación adecuadas durante el almacenamiento de la suspensión.
(2) Gel químico: Puede mitigarse mediante los siguientes métodos:
* Seque los materiales activos y el carbón conductor antes de la dispersión para eliminar el agua adsorbida; Utilice NMP de mayor pureza.
* Controlar estrictamente la humedad ambiental durante el proceso de mezcla.
* Obtenga materiales NCM con superficie reducida de Li libre para reducir la alcalinidad.
* Desarrollar PVDF Anti-gel. La estrategia de desarrollo implica injertar otras unidades monoméricas (p. ej., éter vinílico, hexafluoropropileno, tetrafluoroetileno) para reemplazar el H/F en la unidad -CH2-CF2-, inhibiendo la pérdida continua de HF y reduciendo los sitios de reticulación.
* Desarrollar aglutinantes catódicos que no sean-PVDF. Dado que los métodos anteriores no pueden inhibir completamente la deshidrofluoración del PVDF, persisten riesgos al utilizar cátodos altamente alcalinos (alto contenido de níquel, NCA) o aditivos funcionales (Li2CO3 alcalino). El desarrollo de aglutinantes alternativos tiene como objetivo resolver este problema a fondo.
Conozca nuestros materiales avanzados para baterías, incluidos aglutinantes especializados.
IV. Mala apariencia del electrodo recubierto (agrietamiento)
Causas:
(1) El aglutinante en sí tiene una temperatura de transición vítrea (Tg) alta, lo que hace que su temperatura de formación de película-exceda la temperatura del recubrimiento. La difícil formación de la película conduce al agrietamiento del electrodo.
(2) En los aglutinantes a base de agua-, la contracción severa durante la pérdida de agua durante el curado puede causar agrietamiento general del electrodo, por ejemplo, en sistemas acuosos de PAA.
Ejemplo: los polímeros de ácido poliacrílico son rígidos y tienen poca flexibilidad. Durante la fabricación de electrodos,-pueden producirse curvaturas y grietas en grandes áreas, lo que da lugar a un rendimiento de producción muy bajo en el recubrimiento y el bobinado.
Electrodo PAA que muestra curvaturas y grietas durante el procesamiento
Soluciones:
(1) Si la mala apariencia del recubrimiento se debe a la alta temperatura de formación de película-del aglutinante, cambie a un aglutinante con una temperatura de formación de película-más baja.
(2) Para los sistemas de PAA acuosos, agregar EC como plastificante ayuda significativamente a mejorar el agrietamiento de los electrodos.

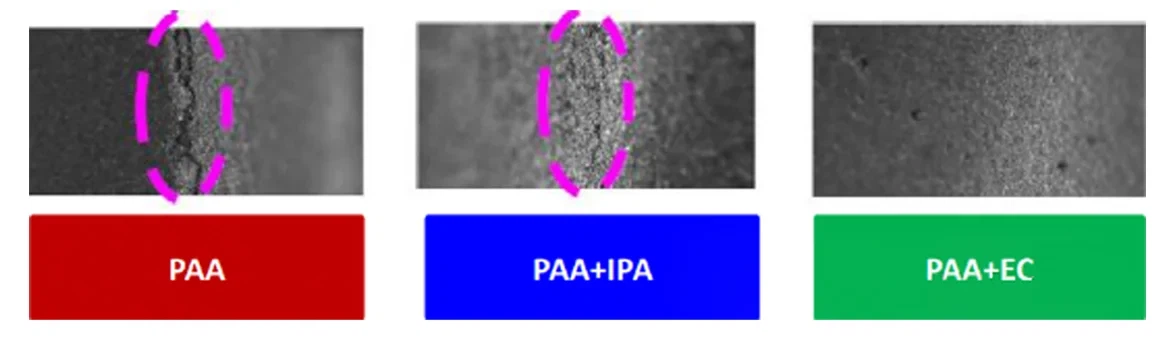

Prueba de mandril que demuestra una mayor flexibilidad del electrodo
V. Mala apariencia del electrodo recubierto (burbujas)
Causas:
(1) Las fibras insolubles en CMC pueden provocar burbujas granulares durante el recubrimiento.
(2) Exceso de emulsionante en SBR. Los emulsionantes actúan como tensioactivos, estabilizando la tensión superficial de las burbujas y evitando su eliminación.
Espuma estabilizadora emulsionante
Soluciones:
(1) Utilice CMC con bajo contenido insoluble, por ejemplo, reemplazando CMC2200 con MAC500 en algunas fórmulas de producción de vehículos eléctricos.
(2) Reducir la cantidad de emulsionante en el SBR utilizado.
VI. ¿Gaseo de la batería a alta temperatura?
Causa:Cuando las moléculas de polímero contienen muchos grupos funcionales polares, tienden a absorber humedad. Esta humedad puede reaccionar con los iones de litio durante el almacenamiento a alta-temperatura, generando gas hidrógeno.
Solución:Controle el contenido de humedad dentro de la celda y/o emplee procesos de formación de-temperatura y alto-estado{2}}de-carga (SOC).

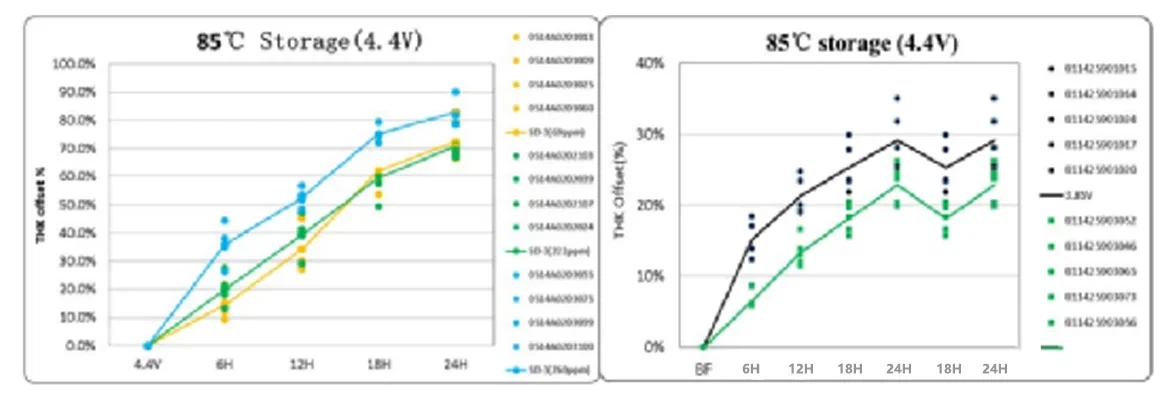

Ejemplo:Las células que utilizaron el aglutinante SD-3 mostraron una hinchazón significativa debido a la gasificación durante el almacenamiento a 85 grados. Al controlar la humedad de las células por debajo de 100 ppm y utilizar un proceso de formación de alto COS, el problema del almacenamiento a alta temperatura mejoró notablemente.
VII. ¿Desvanecimiento rápido de la capacidad en ciclos de alta-temperatura?
Causas:
(1) Hinchazón excesiva del aglutinante a alta temperatura, lo que altera la red conductora continua entre las partículas.
(2) Mala estabilidad del aglutinante a alta temperatura, lo que lleva a la disolución o reacción química con Li.
(3) Después de la exposición al electrolito a alta-temperatura, la resistencia del aglutinante disminuye, sin poder suprimir eficazmente la pulverización del material activo durante el ciclo.
Soluciones:
(1) Seleccione o mezcle aglutinantes con Tg más alta, reduciendo adecuadamente su afinidad con el electrolito para minimizar el daño por hinchazón a alta-temperatura.
(2) Para materiales de ánodo de silicio con gran expansión cíclica, utilice aglutinantes de alto-módulo como los tipos PA/PI/PAI para suprimir o reducir eficazmente el agrietamiento y la pulverización de partículas de silicio durante el ciclado.
VIII. ¿Batería propensa a deformarse?
Causa:Cuando el aglutinante polimérico es demasiado rígido, crea una tensión interna significativa dentro del electrodo. Durante los ciclos de carga/descarga, la liberación de esta tensión interna puede provocar la torsión y deformación del electrodo, lo que en última instancia conduce a la deformación de la batería.
Solución:Agregue plastificantes para reducir la tensión del electrodo interno.
Ejemplo:El aglutinante BI-4 mostró un rendimiento cinético excelente en CE, pero provocó una deformación grave de la batería. Para mitigar esto, se introdujo un 2% en peso de aditivo EC durante el mezclado de la suspensión. EC, un plastificante de molécula pequeña, se volatiliza completamente durante el secado del electrodo, por lo que no tiene un impacto significativo en el rendimiento eléctrico de la celda y mejora en gran medida el problema de la deformación.
Conclusión
Aunque los aglutinantes constituyen sólo una "gota en el océano" de la fórmula del electrodo, son la clave para la reología de la suspensión y la estabilidad de la dispersión. Al enfrentar desafíos como la sedimentación, la gelificación, los bloqueos y sus problemas derivados, como el agrietamiento de los electrodos y la formación de gases a alta-temperatura, los ajustes del proceso uni-dimensionales a menudo solo abordan los síntomas, no la causa raíz. Sólo comprendiendo profundamente la estructura molecular del aglutinante, las características de disolución y la interacción con los materiales activos podremos identificar con precisión la "dolencia" y prescribir el remedio adecuado. Esperamos que el enfoque proporcionado en este artículo ofrezca una referencia técnica valiosa para optimizar su sistema de lodo, ajustar los parámetros del proceso y mejorar la calidad de la fabricación de electrodos.
Acerca de TOB NUEVA ENERGÍA
TOB NEW ENERGY es un proveedor líder de soluciones integrales para la industria de las baterías y los sectores de I+D. Nos especializamos en ofrecer líneas de producción de baterías, líneas piloto y líneas experimentales-de extremo a extremo-, adaptadas a su presupuesto y requisitos de producción específicos. Nuestros servicios abarcan todo, desde el diseño y la construcción de instalaciones hasta la selección de equipos, suministro, instalación, puesta en servicio y capacitación del personal.
Nos enorgullecemos de ofrecer soporte de tecnología de baterías-de vanguardia, incluida experiencia en baterías de estado sólido-, baterías de iones de sodio-, baterías de litio-azufre y tecnología de electrodos secos. Nuestro equipo dedicado de expertos en baterías brinda orientación técnica para mejorar el rendimiento del producto en términos de capacidad, tasa de capacidad, ciclo de vida y seguridad.
Además, suministramos una amplia gama de equipos personalizados para todas las etapas, desde el laboratorio hasta el piloto y la producción en masa, junto con una cartera completa de materiales avanzados para baterías para respaldar sus esfuerzos de investigación y desarrollo. Confíe en TOB NEW ENERGY para todas sus necesidades de I+D y fabricación de baterías.
Contáctanos hoypara discutir cómo podemos impulsar su innovación.
