Máquina clasificadora automática de baterías

Modelo: TOB-1810B
La máquina clasificadora automática TOB-1810B es un equipo universal para pruebas automáticas de resistencia interna y voltaje de celdas de batería cilíndricas con 18650/21700/26650/26700/32650/32700. Viene con un sistema de prueba de voltaje y resistencia interna de alta precisión.

Envíeconsulta

Chatee ahora

Introducción del producto

Clasificadora automática de baterías con función de código de escaneo

Especificación

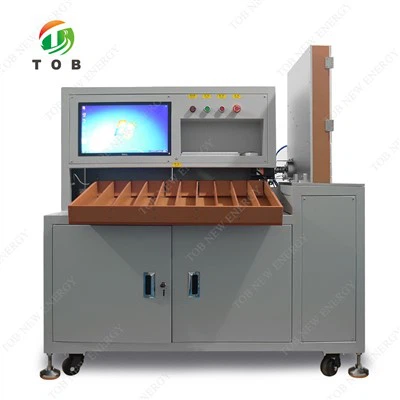

La máquina clasificadora automática TOB-1810B es un equipo universal para pruebas automáticas de resistencia interna y voltaje de celdas de batería cilíndricas con 18650/21700/26650/26700/32650/32700. Viene con un sistema de prueba de voltaje y resistencia interna de alta precisión. El equipo envía con precisión la batería al canal correspondiente en función de los valores de resistencia interna y voltaje configurados en el software. El sistema puede alcanzar hasta 11 niveles de clasificación y puede probar aproximadamente 3500-4500 celdas de batería por hora. El diseño estructural es simple y el rendimiento es estable.

Proceso tecnológico

Al configurar los parámetros a través del software, el PLC completa automáticamente las siguientes funciones: colocar manualmente las celdas de la batería en la tolva → transportar la batería por el motor → probar automáticamente el voltaje y la resistencia interna → escanear automáticamente el código → enviarlos a la ranura del canal correspondiente según los parámetros establecidos → grabar y guardar datos → retirar manualmente las celdas de la batería

Máquina clasificadora

1. El equipo tiene una estructura compacta y una apariencia hermosa.

2. El funcionamiento del equipo es sencillo y no requiere personal profesional.

3. El equipo está controlado por PLC, que es responsable del transporte de la batería, la recopilación de datos de prueba de la batería y la clasificación del nivel de resistencia interna del voltaje.

4. El equipo adopta una estructura de pintura de chapa metálica laminada en frío de alta calidad.

5. Interfaz de conexión automática opcional para máquina rellenadora automática.

6. El equipo está equipado con ruedas universales que se pueden mover fácilmente.

7. La configuración del equipo incluye alarmas sonoras y luminosas, apagado automático al finalizar la clasificación, alarma de material completo, alarma de falla, etc.

8. Interfaz de operación: el chino y el inglés son opcionales.

Parámetros técnicos del equipo

Potencia del equipo	1,6 KW, entrada de 220 V CA, 50 Hz/60 Hz
Potencia del equipo	1,6 KW, entrada de 110 V CA, 50 Hz/60 Hz (específico para exportación, personalizado)
Ámbito de aplicación	Celdas de batería cilíndricas 18650/21700/26650/32700 (es necesario reemplazar la rueda de onda correspondiente)
Probador estándar	Probador de alta velocidad HK3560, precisión de voltaje 0.00001V, precisión de resistencia interna 0,01 mΩ
Probador opcional	Probador HK3561, precisión de voltaje 0.0001 V, precisión de resistencia interna 0,1 mΩ
	HIOKI BT3561A, precisión de voltaje 0.0001 V, precisión de resistencia interna 0,1 mΩ
	HIOKI BT3562A, precisión de voltaje 0.00001 V, precisión de resistencia interna 0,01 mΩ
Mecanismo de transferencia de batería	Adopta un servomotor, equipado con reductor planetario, posicionamiento preciso y velocidad rápida.
Mecanismo de engranaje	Adopta un servomotor, equipado con reductor planetario, transmisión por correa síncrona, posicionamiento preciso y velocidad rápida.
Mecanismo de prueba	Adopta un motor 3250 DC, posicionamiento preciso y larga vida útil.
Mecanismo de celda de batería graduada	Adopta un motor 3250 DC, posicionamiento preciso y larga vida útil.
Número de canales	10 marchas OK, 1 marcha NG
Ajuste de voltaje	0.00000V-6.00000V
Ajuste de resistencia interna	000.00mΩ - 999.99mΩs
Eficiencia de producción	Aproximadamente 3500-4800 celdas de batería por hora
Efecto de prueba	Pruebas repetidas, excelente efecto.
unidad de control	Xinjie 6-Programador de PLC de eje
Componentes de movimiento	El cambio de marchas adopta servomotores para un posicionamiento preciso.
Dimensiones del equipo	L1038W1598H1550MM
Peso del equipo	Aproximadamente 260 kg
Recopilación automática de la cantidad de producción, visualización de la eficiencia de producción actual, escaneo automático de código para registrar datos enlazados, formato de base de datos .mdb, registros de datos guardados en el host local de la máquina clasificadora y se pueden conectar a la base de datos del sistema MES de fábrica.
Pruebe el almacenamiento de datos en una unidad USB. Después del apagado, copie los datos a la computadora. La cantidad de datos almacenados en la unidad USB depende de la memoria de la unidad USB. Cuando el espacio de almacenamiento es insuficiente, los datos más antiguos se sobrescribirán automáticamente. La unidad flash USB la proporciona el cliente y esta función se desactiva en el dispositivo cuando los datos de la prueba no se guardan.
La depuración de equipos es sencilla, fácil de aprender y comprender, y cuenta con alarmas de fallo integradas.

Lista de configuración del equipo

Nombre	CANTIDAD	Especulación.
SOCIEDAD ANÓNIMA	1 Uds.
Mostrar	1 Uds.
PCI	1 Uds.
Servomotor graduado	1 Uds.	57HB80-0821
Servomotor de descarga	1 Uds.	60 HB100-0821S
Controlador de servomotor	2 piezas	DM2405M
Correa síncrona graduada	1 Uds.	25-889-25
Cilindro de empuje graduado	10 Uds.	ADT10-30
Placa base de control de motor CC	1 Uds.	3560-V0
Probador estándar	1 Uds.	HK3560
aguja de prueba	20 piezas	PH-18M23L
Sensor	1 juego
Cambiar la fuente de alimentación	1 Uds.	LM150-20B24
Cambiar la fuente de alimentación	1 Uds.	LM350-10B48
Accesorios	1 juego
sistema de control	1 Uds.
Marco del equipo	1 Uds.	Estructura de aleación de aluminio, chapa con pintura para hornear.
