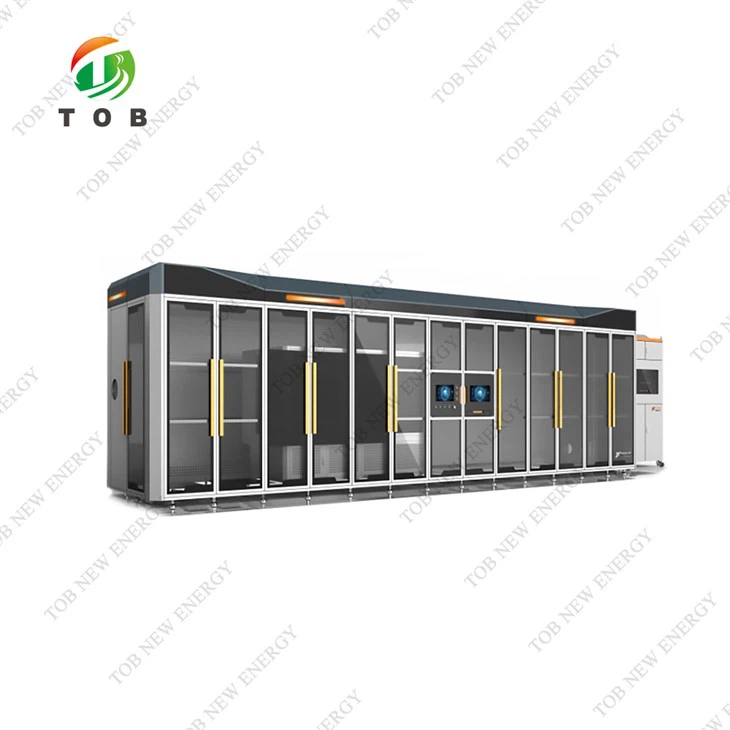

Modelo: TOB-J500D-AF
Esta máquina ranuradora de electrodos para baterías de alta velocidad TOB-J500D-AF se utiliza principalmente para formar electrodos de baterías de litio (proceso de recubrimiento continuo).

Envíeconsulta

Chatee ahora

Introducción del producto

Máquina entalladora de electrodos de batería de alta velocidad

Especificación

TOB-J500D-AF

Introducción a las funciones y principios del equipo.

Este equipo se utiliza principalmente para formar electrodos de baterías de litio (proceso de recubrimiento continuo).

El equipo se utiliza para formar la pestaña del electrodo enrollado (lámina de electrodo recubierta continuamente) y sus funciones principales incluyen el desenrollado automático del electrodo enrollado, la corrección del electrodo, el troquelado de las pestañas, la inspección de defectos del CCD, la eliminación del polvo del electrodo, la detección del tamaño del CCD y la detección automática del tamaño del electrodo. bobinado de electrodo, etc.;

Proceso de operación del equipo y estructura general.

Diagrama de flujo de acción

Battery Electrode Notching Machine

Requisitos de material entrante del equipo:

Materiales entrantes adecuados para el equipo.

No	Artículo	Especificaciones	Observación
1	Materiales	Cátodo: sistema LFP, sistema NCM, etc.
2	Materiales	Ánodo: sistema de grafito, sistema de carbono de silicio, etc.
3	Espesor	50-200μm
4	Ancho (pestaña incluida)	120-500mm
5	Grosor de la lámina	Cátodo 8-15μm, ánodo 4,5-8μm
6	Forma de materiales entrantes.	Recubrimiento continuo
7	Diámetro y peso del rollo entrante	Máximo: 750 mm, 500 kg
8	Identificación del rodillo	6 pulgadas
9	Alineación del devanado del electrodo entrante	±10mm
10	Error de curvatura serpentina	Menor o igual a 3 mm/m
11	Borde de onda del electrodo	±3mm
12	Error de precisión del borde del ancho del recubrimiento	±0.5 mm

Parámetros de formación del producto.

Código	Rango de tamaño (mm)	Precisión (mm)
Dn	10-500	±0.2
W	120-450	±0.2
W1	10-40	±0.3
jn	10-60	±0.2
R	Mayor o igual a 3	±0.2
Largo total	6000	±2
Largo total	20000	±3
W+2W1	150-500

Parámetros técnicos del equipo.

No	Artículo	Parámetros
1	Longitud del electrodo	150-500mm(pestaña incluida)
2	ID del rodillo de alimentación	6 pulgadas
3	Alimentación OD	Mayor o igual a 750mm / Menor o igual a 500Kg
4	Devanado OD	Menor o igual a 750 mm
5	Velocidad de producción del equipo	Mayor o igual a 35M/min(Diseño Mayor o igual a 45M/min)
6	Precisión del tamaño del electrodo	±0.2 mm
7	Vida del molde	Más de 1 millón por una sola vez y más de 10 veces por molienda
8	Rebaba	Longitudinal Menor o igual a 15um, Horizontal Menor o igual a 10um
9	Orden sinuoso	±1mm
10	Ruido del equipo	Menos o igual a 75 db (1M de la máquina)
11	Fuente de alimentación	3 fases CA 380V±5%, 50Hz Potencia de arranque inferior o igual a 40 Kw, potencia de funcionamiento inferior o igual a 30 Kw
12	fuente de aire	Aire comprimido 0.5-0.6Mpa, consumo de aire: 1000L/min
13	Dimensión del equipo	Aproximadamente 9500 × 2300 × 2700 mm (cuerpo principal)
14	Color de apariencia	Gris cálido estándar 1C, si lo requiere el cliente, se proporcionará una carta de colores
15	Peso del equipo	Alrededor de 15000 kg.
16	Tasa de calificación del producto	Mayor o igual al 99,5%
17	Tasa de falla del equipo	Menor o igual al 2%
18	Temperatura ambiente	0-50 grado C
