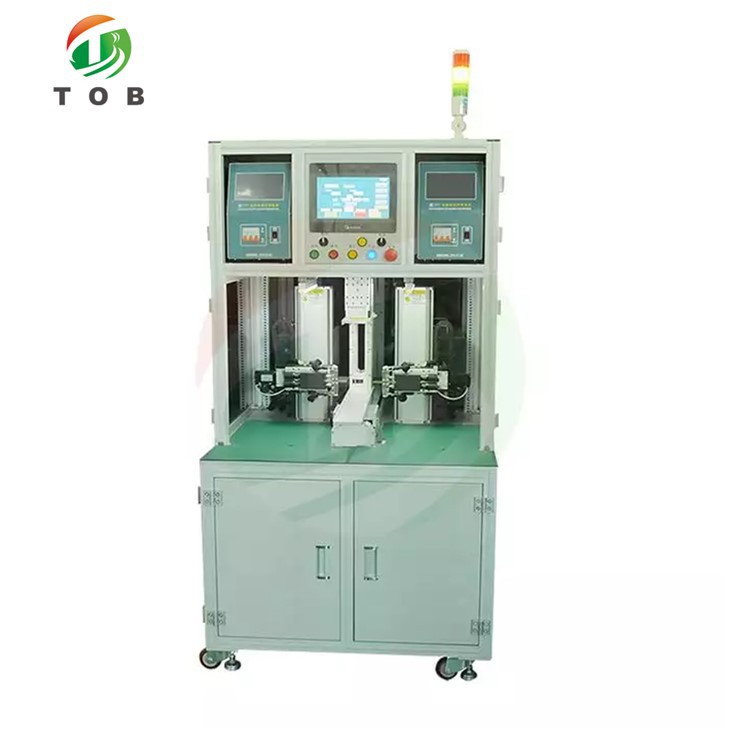

Máquina automática de soldadura por puntos de batería
2.Recorrido del eje Z: 300 mm
3. Número máximo de baterías cargadas: 200 unidades (batería de litio estándar 18650)
4.Peso: 400 KG
5.TOB-DH-200006.Dimensiones:900 mm*1300 mm*1800 mm
Máquina auto de la soldadura por puntos de la batería del CNC para el paquete de 18650 pilas de batería
Vídeo del producto
Especificación

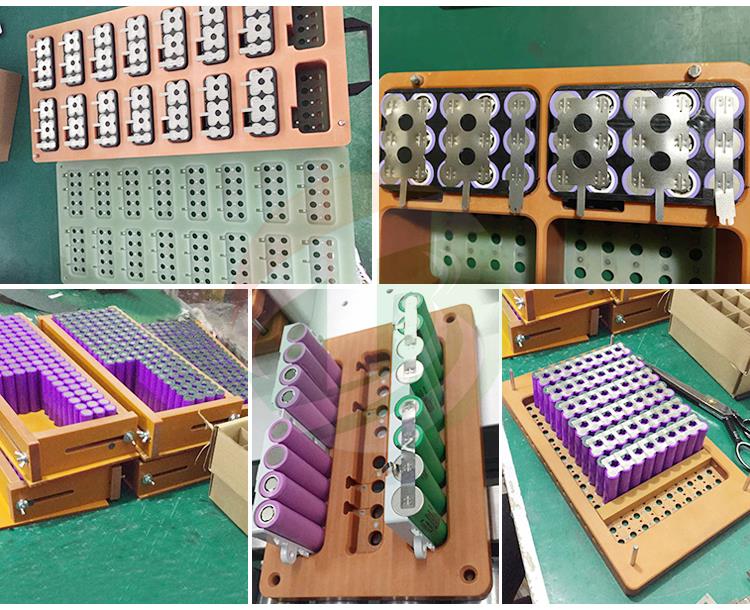

Esta máquina se utiliza para la soldadura por puntos automática de paquetes de baterías de cilindros 18650,26650,32650, puede soldar ambos lados con alta velocidad y buen efecto.
Especificación:
1. Carrera del eje Z1/Z2: 220 mm (personalizable)
2. Carrera del eje Y: 360 mm (personalizable)
3. Velocidad de soldadura por puntos: 0.5s/punto; Una hora de eficiencia de 3.200-3.600 baterías.
4. Velocidad máxima del motor: 1000 mm/s
5. Capacidad de carga máxima (convencional): 160 unidades (batería de litio estándar 18650)
6. Número de grupos de archivos grabables: 99
7. Sistema operativo: sistema integrado + pantalla hombre-máquina
8. Modo de transmisión: paso + correa + riel guía lineal de precisión importado (servo opcional + tornillo)
|
Modelo |
Máquina soldadora automática de baterías TOB-DH-20000 |
|
Recorrido del eje Y |
500 mm |
|
Recorrido del eje Z |
300 mm |
|
Velocidad de soldadura por puntos |
0.5s/punto; 3200 unidades por hora |
|
Velocidad máxima del motor |
1000 mm/s |
|
El número máximo de baterías cargadas. |
200 unidades (batería de litio estándar 18650) |
|
Número de grupos para almacenar archivos. |
99 grupos |
|
Sistema operativo |
Sistema embebido + pantalla hombre-máquina |
|
Transmisión |
Paso a paso + guía lineal de precisión importada (servo + tornillo opcional) |
|
Fuente de alimentación |
Monofásico 220V ± 10% / 50Hz ± 10% |
|
Suministro de aire |
{{0}}.3 ~ 0,4 MPa |
|
Peso |
400 kg |
|
Dimensiones |
900mm*1300mm*1800m m |
|
Parámetro de la máquina de soldar |
Fuente de alimentación: CA 220 V ± 10 % 50 Hz. Corriente de salida máxima: 8000A Potencia máxima: 35kva Comprobación de la corriente de soldadura Dimensión: 185(W)*270(H)*425(D)mm |

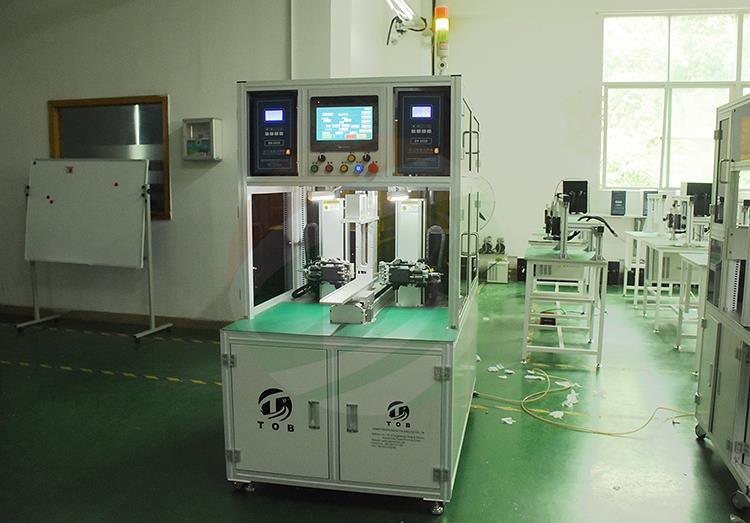

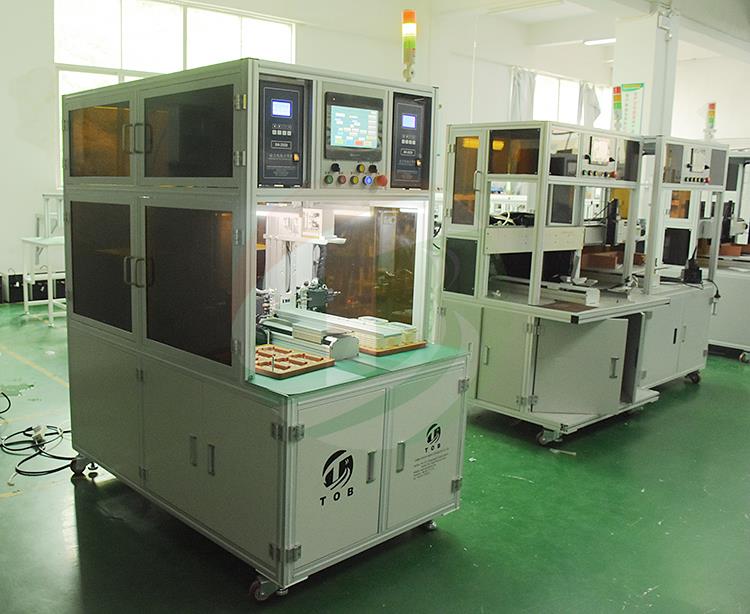

Pantalla del producto
