Analizador de área de superficie BET



Analizador de porosidad y área de superficie BET





1.Principios analíticos

El principio de funcionamiento del instrumento es el método de capacidad estática de adsorción física isotérmica internacionalmente aceptado. Toda la computadora se controla automáticamente y no se requiere monitoreo manual. Esta tecnología de instrumentos ha solicitado patentes nacionales relevantes.

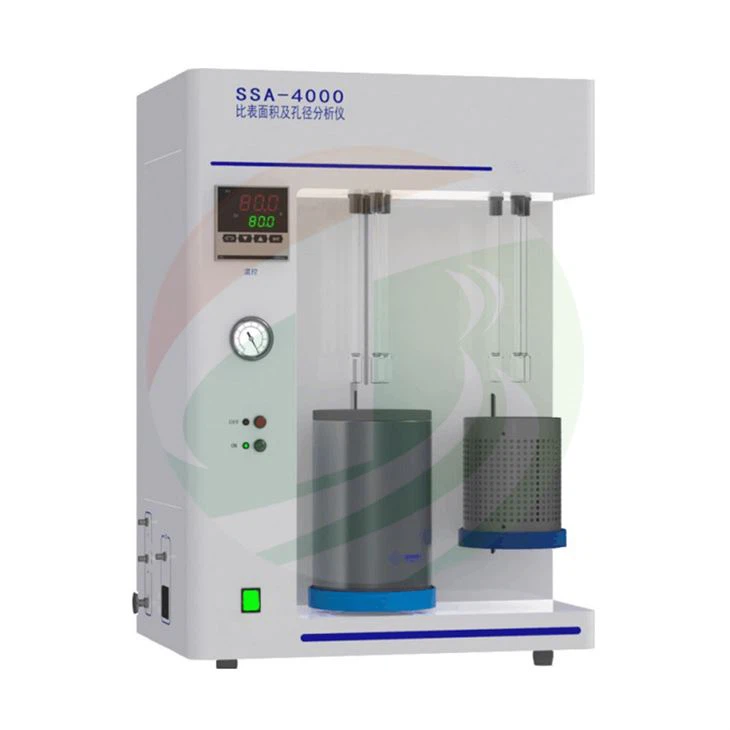

El analizador automático de porosidad y área de superficie SSA-4000 puede analizar tres muestras al mismo tiempo. El software de operación del equipo es desarrollado por nuestra empresa.

El instrumento puede realizar áreas de superficie específicas BET de un solo punto y múltiples puntos, mesoporos BJH, distribución de poros, tamaño de poros, área y volumen total de poros y tamaño promedio de poros para análisis de datos múltiples. El rango de análisis de superficie específico es 0.01 m2/g hasta el límite superior desconocido, y el rango de análisis de apertura es 0,35-500nm, lo que puede cumplir con los requisitos experimentales bajo un variedad de condiciones de operación.



2.Ventaja tecnológica:

2.1. Puerto de prueba independiente de presión de vapor saturado P0.

2.2. Estación de preparación de muestras independiente (3 posiciones de procesamiento opcionales): Desgasificación y deshidratación al vacío en ambiente calentado, tratamiento por desplazamiento de gas y protección con nitrógeno.

2.3. Cada puerto de análisis tiene un sensor de presión independiente para mejorar la eficiencia de la prueba.

2.4. Sistema de control exclusivo de posiciones múltiples para el intercambio de aire: gradiente de presión ajustable (afecta directamente el tiempo de prueba, la cantidad de puntos de datos y la precisión de la prueba).

2.5. Patente de diseño única para el uso inverso de válvula solenoide: Resuelve el problema de fuga de aire en el proceso de desorción del instrumento. El equipo tradicional es una válvula unidireccional que se utiliza en ambas direcciones y la tasa de fuga es alta.

2.6. Diseño integrado de posición de desgasificación y posición de análisis, y tiene un sistema de vacío y un sistema de ruta de gas completamente independientes.

2.7. La posición de desgasificación adopta el horno de calentamiento isotérmico de acero inoxidable para reemplazar completamente el paquete de calentamiento suave, la velocidad de calentamiento es rápida, la precisión del control de temperatura es alta y se proporciona el diseño anticaliente.



3Parámetro técnico:

3.1. Método de análisis: método de capacidad volumétrica estática

3.2. Datos de prueba: el límite inferior de superficie es mejor que 0.01m2/g

Análisis de microporos: 0.35-2nm

Análisis mesoporoso: 2-50nm

Análisis macroporoso: 50-500nm

3.3. Precisión del análisis: el error de repetibilidad es inferior a ± 1,5%

3.4. Número de puertos de análisis: 4 (tres puertos de análisis de muestras y un puerto de análisis P0 independiente)

3.5. Volumen del tubo de muestra: 10 ml

3.6. Gas de adsorción: nitrógeno, hidrógeno, helio, monóxido de carbono, dióxido de carbono, metano, etc.

3.7. Preparación de muestras: Estación 3-independiente de preparación de muestras (estación de desgasificación), para la estación de desgasificación y la estación de análisis, dos sistemas de vacío separados y sistemas de circuito de gas están equipados y controlados por una bomba de vacío separada.



4.Control del sistema de hardware

4.1. Sistema de detección de presión: cada sensor de presión está equipado con un sensor de presión independiente para garantizar la precisión del límite inferior de P/Po, lo que puede garantizar el análisis preciso de los microagujeros. El rango de prueba de presión es 0-1000 Torr.

4.2. Precisión de detección de presión: 0.15% de precisión de lectura.

4.3. Sistema de control de ruta de gas: la válvula solenoide de alto vacío importada tiene una patente de diseño para uso inverso, lo que reduce en gran medida la tasa de fuga inversa en el proceso de desorción. El sistema de enfriamiento forzado de la válvula electromagnética evita el impacto del calentamiento del cuerpo de la válvula en el análisis de microorificios.

4.4. Rango de presión parcial: P/P0 4×10-6-0.995, con puerto de análisis P0 independiente y sensor de presión para garantizar la adquisición de datos en tiempo real de la presión de vapor saturado

4.5. Sistema de vacío: El vacío máximo es 4×10-2Pa. El tubo de vacío y las piezas de conexión de acero inoxidable Swagelok importados garantizan una tasa de fuga muy baja del sistema de vacío.

4.6. Sistema de adquisición de datos: sistema de conversión de analógico a digital de 24-bits de alta precisión con almacenamiento de datos de apagado inesperado



5.Control del sistema de software

5.1. Sistema de control de software: Control remoto por INTERNET

5.2. Modo de análisis dual: el usuario puede seleccionar dos tecnologías de análisis y puede utilizar el método sin helio para reducir el coste del análisis, o utilizar la tecnología clásica de cuantificación de gas helio para garantizar la precisión del análisis.



6.Procesamiento de datos:Área de superficie BET/isotermas de adsorción y desorción/análisis de volumen de poros BJH/análisis de área de poros/volumen de poros total/área de poros total/análisis de área de superficie Langmuir



Lista de accesorios estándar TOB-SSA-4300



Artículo	Nombre	Marca, especificación/modelo, parámetro técnico principal	Cantidad
1	Marco principal	SSA4300	1 juego
2	Bomba mecánica de paletas rotativas de dos etapas	4*10-2Pa	1 juego
3	Contenedor de nitrógeno líquido	Capacidad 10L	1 PC
4	Nitrógeno de alta pureza	Pureza 99,999%	1 botella
5	Helio de alta pureza	Pureza 99,999%	1 botella
6	Botellas Dewar de acero inoxidable.	Con bandeja	1 PC
7	Tubo de muestra con forma de aguja de fondo plano	material de cuarzo	30 piezas
8	Embudo de carga de muestras	material de cuarzo	15 piezas
9	Tapón del filtro de muestra	——	10 piezas
10	columna de embalaje	material de cuarzo	5 piezas
11	tubo P0	material de cuarzo	5 piezas
12	Muestra estándar	180±6m2/g	1 botella
13	Descompresor (incluye adaptador de ruta de aire)	Fábrica de reguladores de Shanghai	2 juegos
14	bloqueo traqueal	Acero inoxidable	6 piezas
15	Tubo de paso de aire externo	3 m/unidad	3 piezas
16	Anillo de sellado del recorrido del aire	Φ3	30 piezas
17	P0 anillo de sellado del tubo	Φ6	5 piezas
18	Anillo de sellado del tubo de muestra	Φ8	10 piezas
19	Línea de alimentación, línea de datos USB	Marco principal	2 piezas
20	Software, manual, calificación.	Versión pioneraV4.4	1 juego
21	Toma de corriente (pequeña)		1 PC
22	Analizando computadora portátil		1 juego
23	Soporte para tubos de muestra		1 PC
