Probador de estanqueidad al aire

Modelo:TOB-ZY
El probador de fugas de aire, también conocido como probador de estanqueidad, probador de fugas o probador de impermeabilidad, se utiliza principalmente para pruebas de sellado de productos, pruebas de impermeabilidad, pruebas de estanqueidad y pruebas y certificación de clasificación de impermeabilidad IPX.

Envíeconsulta

Chatee ahora

Introducción del producto

Probador de estanqueidad al aire

Especificación

El probador de fugas de aire, también conocido como probador de estanqueidad, probador de fugas o probador de impermeabilidad, se utiliza principalmente para pruebas de sellado de productos, pruebas de impermeabilidad, pruebas de estanqueidad y pruebas y certificación de clasificación de impermeabilidad IPX. Utiliza principalmente aire comprimido como medio para aplicar una cierta presión a la cavidad interna o la superficie externa del producto bajo prueba. Luego, se utilizan sensores de alta-sensibilidad para detectar cambios de presión, determinando así la integridad del sello del producto probado. Dado que utiliza aire comprimido como medio, no causa contaminación secundaria al producto. Además, su velocidad y precisión de prueba son superiores a los métodos de prueba de agua (ya que las moléculas de aire son más pequeñas que las de agua, lo que permite una detección de fugas más rápida). En consecuencia, se puede implementar a gran escala en líneas de producción. Actualmente, los probadores de fugas tradicionales se clasifican según los principios de sus sensores en: tipo de presión directa, tipo de presión diferencial, tipo de flujo y tipo de análisis cuantitativo.

Air Tightness Tester

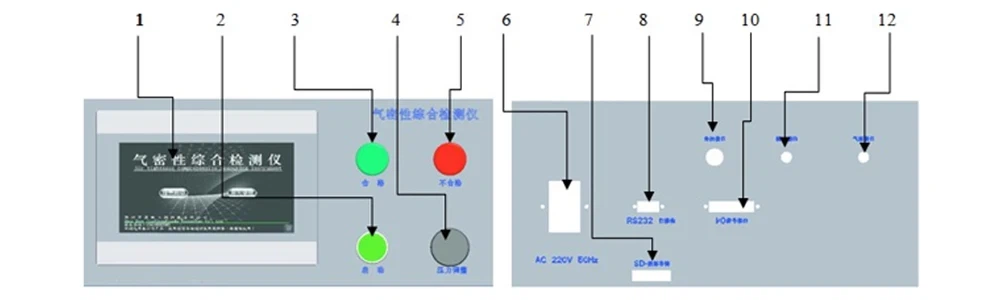

Nombres de estructura y componentes

No.	Nombre
1	Pantalla de control principal táctil de 7 pulgadas
2	Botón Iniciar prueba
3	Luz indicadora de paso
4	Perilla de ajuste de presión SMC
5	Luz indicadora de falla
6	Toma de corriente
7	Ranura para tarjeta de datos USB
8	Interfaz RS232
9	Interfaz de control externo
10	Interfaz de señal de E/S
11	Puerto de prueba
12	Puerto de conexión de fuente de aire (filtro)

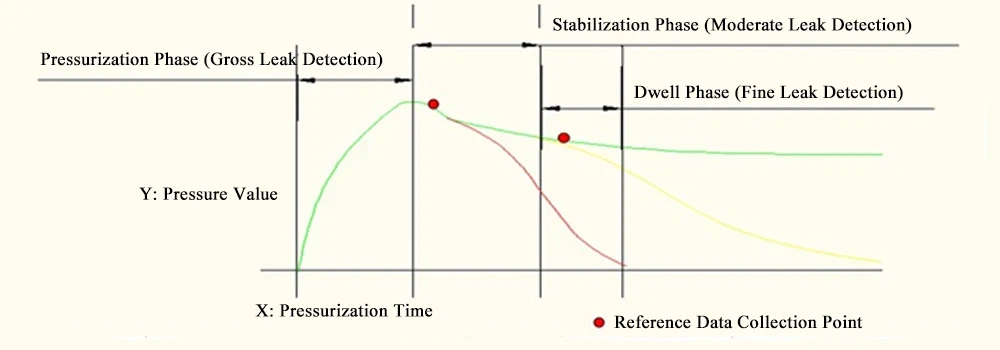

Diagrama esquemático de la curva de detección y análisis.

Air Tightness Tester

Tabla de parámetros técnicos

Serie Presión Directa (Presión Positiva): Para productos con orificios o aberturas, realizando pruebas de inflado en la cavidad interna.

Modelo	TOB-ZY-20	TOB-ZY-50	TOB-ZY-100	TOB-ZY-200	TOB-ZY-600	TOB-ZY-1000
Presión de prueba	5kPa-20kPa	5kPa-50kPa	5kPa-100kPa	5kPa-100kPa	5kPa-100kPa	10kPa-800kPa
Precisión estándar	1Pa	10Pa	10Pa	50Pa	50Pa	100Pa
Alta precisión	1Pa

Serie Presión Directa (Presión Negativa): Para productos con orificios o aberturas, realizando pruebas de evacuación desde la cavidad interna.

Modelo	TOB-AF-50	TOB-AF-100
Presión de prueba	5kPa-50kPa	5kPa-80kPa
Precisión estándar	10Pa
Alta precisión	1Pa

Serie Cuantitativa: Para productos sin agujeros, aplicando presión en la superficie externa.

Modelo	TOB-DL-100	TOB-DL-200	TOB-DL-500	TOB-DL-1000
Presión de prueba	5kPa-100kPa	5kPa-100kPa	10kPa-500kPa	10kPa-800kPa
Precisión de visualización	1Pa

Parámetros del probador de fugas de aire

Parámetro	Especificación
Precisión de las pruebas	0,2 % escala completa (sensor)
Interfaz de E/S	Iniciar, detener, aprobar, fallar, unidad 1#, unidad 2# y otras salidas de señal
Suministro de aire operativo	0,4 MPa-1 MPa Aire comprimido limpio y seco
Rango del temporizador	1-999s (ajustable)
Fuente de alimentación	CA220V±10% / 50Hz
Dimensiones	350 mm * 400 mm * 180 mm (largo ancho)
Peso	Aproximadamente. 10kg
