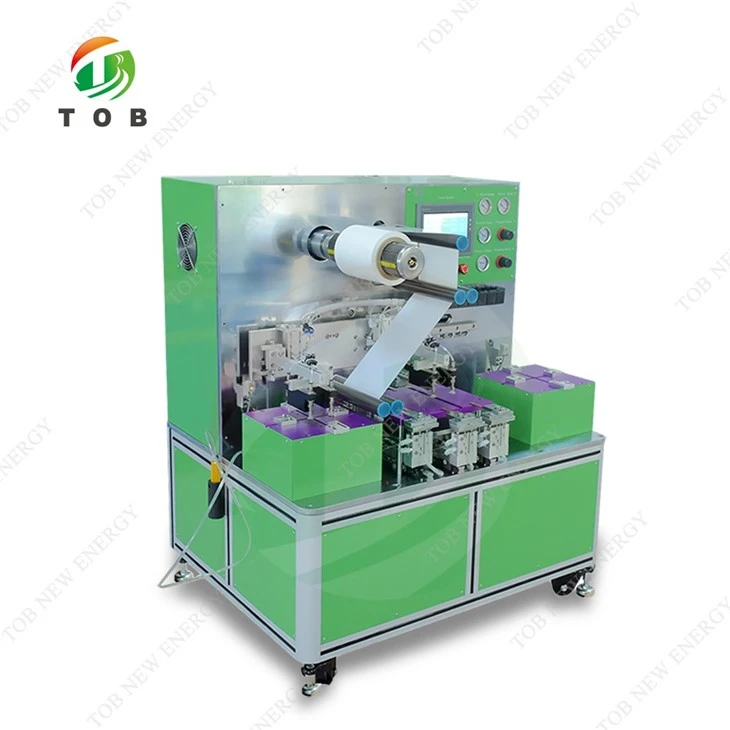

Máquina apiladora de electrodos

1.Modelo: TOB-BDP200-C
2.Tipo de apilamiento: tipo Z
3.Espesor de apilamiento: máximo 30 mm
4.Capa de apilamiento: se puede configurar un máximo de 500
5.Diámetro del rodillo: máx. φ250 mm

Envíeconsulta

Chatee ahora

Introducción del producto

Máquina apiladora de baterías paraEquipos de batería de estado sólido

Vídeo del producto

Especificación

La máquina apiladora TOB-BDP200-C es adecuada para el proceso de apilamiento tipo Z de cátodo/ánodo de batería de litio y separador.

Este equipo realiza la carga manual, la posterior corrección de la posición del electrodo y el proceso de apilamiento es completamente automático. Tiene las características de alta eficiencia de apilamiento y alta precisión de apilamiento. El diseño del dispositivo puede apilar un máximo de celdas de 150 * 150 mm y se pueden lograr diferentes tamaños ajustando el accesorio, lo cual es muy adecuado para el desarrollo y la producción de muestras de baterías apilables de iones de litio. El equipo adopta un diseño de estructura en voladizo único, control automático de tensión constante de los materiales del separador de rodillos y control automático de corrección.

Caracteristica principal:

1. Control de tensión constante servo automático del separador de rodillos

2. Control automático de corrección fotoeléctrica del separador.

3. El número de capas de apilamiento se puede controlar automáticamente según la configuración preestablecida;

4. Diseño compatible, el cambio de tamaño de la batería se puede lograr ajustando el dispositivo de posicionamiento, amplio rango de ajuste.

5. Control PLC, operación HMI, fácil de usar y mantener;

6. Carga manual del electrodo, posicionamiento automático, succión automática manual robótica, apilamiento automático.

7. El movimiento izquierdo y derecho se controla mediante un motor de pulso, que es preciso y conveniente para un ajuste fino.

Modelo	Apiladora semiautomática TOB-BDP200-C
Tipo de apilamiento	Tipo Z
Método de operación	Alimentación manual, material de apilamiento manual del robot, separador completo automático, corrección automática de desviación y control de tensión constante
Precisión de apilamiento	Uniformidad Menor o igual a ±0.3mm
Rango de apilamiento	Batería mín. L40mm *W40mm, máx. Largo 150 mm x ancho 150 mm (no incluye pestaña)
Grosor de apilamiento	Máximo 30 mm
Capa de apilamiento	Máximo 500, se puede configurar
Diámetro del rodillo separador	Máximo φ250 mm
Diámetro del núcleo del separador	Núcleo de rollo de 3" con sujeción de eje de aire
Fuente de alimentación	Monofásico AC220V±10% (110V AC personalizado), 50HZ/60HZ
Fuerza	0.6kW
fuente de aire comprimido	0.5-0.8MPa
Tamaño del equipo	L1000 * W780 * H1050mm
Tamaño de embalaje	L1200 * W1180 * H1300mm
Peso del equipo	285 kilos
Peso bruto	356 kilos
Observación	1. Sugerimos usar una temperatura de 25 ± 3 grados, humedad 30-90RH, sin vibraciones ni interferencias electromagnéticas. 2. Control de tensión constante servo automático del separador de rodillos 3. Control automático de corrección fotoeléctrica del separador.

El proceso de apilamiento de baterías es un método de fabricación de baterías, en el que los electrodos positivos y negativos y el separador se apilan en un orden determinado para formar unidades de celdas pequeñas, y luego las unidades de celdas pequeñas se apilan y conectan en paralelo para formar una celda grande.

Este proceso tiene las siguientes ventajas:

Alta densidad de energía: el proceso de apilamiento puede utilizar eficazmente el espacio, aumentar la capacidad de la batería y la densidad de energía al apilar unidades de celdas pequeñas.

Buena seguridad: La existencia de separadores puede evitar cortocircuitos entre los electrodos positivo y negativo, reduciendo el riesgo de cortocircuitos de la batería.

Ciclo de vida prolongado: Las unidades de celdas pequeñas del proceso de apilamiento tienen un ciclo de vida prolongado, lo que proporciona un rendimiento de batería más estable.

Los pasos del proceso de apilamiento incluyen:

Prepare electrodos y separadores positivos y negativos.

Apile los electrodos y separadores positivos y negativos en un orden determinado para formar pequeñas unidades de celdas.

Apile y conecte las unidades de celdas pequeñas en paralelo para formar una celda grande.

Realice procesos como soldadura de lengüetas y empaquetado en la celda grande para completar la batería.
