Cámara de prueba de temperatura constante

2, aplicaciones de productos

Batería de polímero suave de nueva energía y prueba de temperatura constante de batería de botón

3, límite de muestra

Está prohibido utilizar este equipo de prueba:

Prueba o almacenamiento de muestras de materiales inflamables, explosivos y volátiles.

Pruebas o almacenamiento de muestras corrosivas.

Prueba o almacenamiento de muestras de fuentes de emisiones electromagnéticas fuertes.

Prueba o almacenamiento de muestras de sustancias radiactivas.

Prueba o almacenamiento de muestras de sustancias altamente tóxicas.

Prueba o almacenamiento de muestras que puedan producir las sustancias u objetos anteriores durante la prueba o el almacenamiento.

4, volumen, tamaño y peso

4.1 Volumen interior

25L

4.2 Tamaño de la caja interior

Ancho 280 mm × Fondo 250 mm × Alto 360 mm

4.3 Tamaño de apariencia

Ancho 360 mm × Fondo 450 mm × Alto 470 mm

4.4 Peso neto del equipo

Alrededor de 40 kg

5, rendimiento

5.1 Condiciones ambientales de prueba

Temperatura ambiental+25 grados, Humedad relativa Menor o igual al 85%, No hay muestra en la cámara de prueba (sin carga)

5.2 Rango de temperatura

15-60 grado

5.3 Fluctuación de temperatura

Menor o igual a 1 grado (sin carga, temperatura estable)

5.4 Desviación de temperatura

±2.0 grados (sin carga, temperatura estable)

5.5 Tiempo de calentamiento

25 grados →60 grados Menor o igual a 30 min

5.6 Tiempo de enfriamiento

25 grados →15 grados Menor o igual a 60 min

6, estructura

6.1 Estructura de aislamiento

Material de la pared exterior: placa de acero laminado en frío de alta calidad, superficie rociada y pintada

Material de la pared interior: placa de acero inoxidable SUS304

Material de aislamiento del gabinete: espuma de poliuretano (grosor del aislamiento 50 mm)

6.2 Canal de aire acondicionado

Ventilador axial, módulo de refrigeración (calefacción) de semiconductores

6.3 Configuración estándar de la caja de prueba

Puerta de caja: vidrio templado antivaho hueco + marco de acero inoxidable

Orificio para cables (con tapón de goma suave): φ50 mm 1 unidad (ubicado en el lado izquierdo del gabinete)

Portamuestras: 4 capas de portamuestras con aislamiento eléctrico, soporte de carga (distribuido uniformemente): 2 kg/capa

Iluminación: luces LED

6.4 panel de control

Botones de control táctil

6.5 Unidad de aire acondicionado

Módulo de refrigeración (calefacción) de semiconductores

7, sistema de control eléctrico

7.1 Controlador

Pantalla digital LED + controlador de tecla táctil

7.2 Método de configuración

tecla táctil

7.3 Modo de control

Ventilación de circulación forzada. El sistema de control controla la salida del módulo de refrigeración (calefacción) de semiconductores de acuerdo con el valor de temperatura establecido y calcula automáticamente el resultado de salida a través de PID, para lograr el equilibrio dinámico.

7.4 Forma de comunicación

Interfaz estándar Ethernet

8, interconexión con equipos de prueba de baterías.

8.1 Conexión del hardware del dispositivo

Computadora host BTS, el equipo de prueba de batería y la caja de prueba están interconectados por hardware a través de líneas de canal y líneas de comunicación de datos.

8.2 Diagrama de red

8.3 Interfaz de control de programación de la computadora host (ver detalles de los datos con el equipo)

Paso 1: abra la interfaz del software

Paso 2: elija configurar la cámara de prueba

Paso 3: busque el cuadro de prueba que debe configurarse

Paso 4: establezca la temperatura de control de la caja de prueba

Paso 5: Establecer las condiciones de control del paso de trabajo.

9. Cable de alimentación

9.1 Cable de bujía

Cable con enchufe de tres orificios de 1,5 m y 10 A (con protección contra fugas)

10, transporte La caja de prueba es integral y todo el transporte.

Tamaño

Tamaño máximo de envío (sin embalaje): "Consulte 4.3 Dimensiones"

11,Condiciones de Uso El usuario garantiza las siguientes condiciones (el usuario es responsable de la instalación de las líneas de alimentación del equipo)

11.1 Lugar de instalación

buena ventilación

Sin vibraciones fuertes alrededor del dispositivo

No hay campos electromagnéticos fuertes alrededor del equipo.

No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo.

11.2 Condiciones ambientales

Temperatura: 5 grados -35 grados; Humedad relativa: menor o igual al 85%; Presión del aire:86kPa-106kPa

11.3 Estado de la fuente de alimentación

Voltaje CA(220±22)V (50±0,5)Hz

Alimentación Monofásico + cable de tierra de protección 0.2kW

Corriente máxima 1A

11.4 Otros

Abrir la puerta de la caja de prueba durante la prueba provocará fluctuaciones de temperatura en la caja.

12, especificaciones y ubicación de la batería

12.1 especificaciones

Pila de moneda o de bolsa

12.2 Colocación

Colocación de cuatro capas (cada capa puede contener hasta 8 pilas de botón)

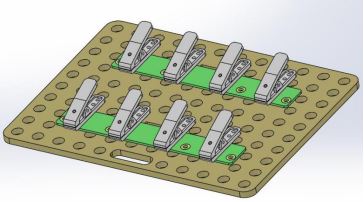

12.3 Forma del rack de muestras y método de fijación de la batería (el rack de muestras se puede personalizar según las necesidades)

El portamuestras está hecho de baquelita aislada eléctricamente.

Celda de moneda
