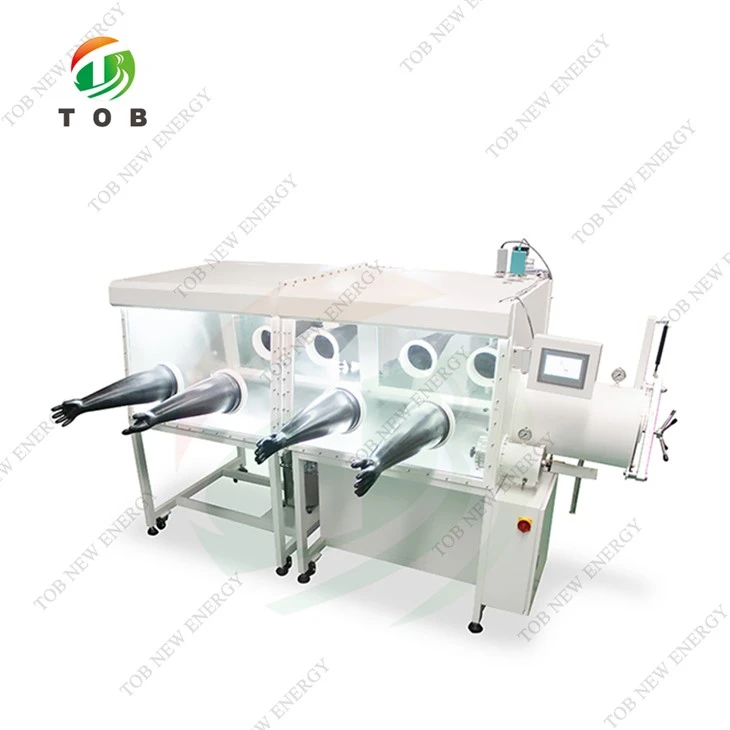

Guantera para batería de litio

Modelo:TOB-GB-4880-S
1. Estación de trabajo: 1,5 estación de trabajo
2.Parámetros principales: Índice de oxígeno en agua: menos de 1 ppm;
3.Material del gabinete: acero inoxidable 304
4.Método de control: control PCL

Envíeconsulta

Chatee ahora

Introducción del producto

Caja de guantes de vacío de acero inoxidable de tres puertos

Especificación

1, modelo de equipo

Estación de trabajo de 1,5, operación unilateral, unidad de purificación integrada de una sola columna, control PLC y operación con pantalla táctil, bomba de vacío, soporte, caja cerrada con superficie de operación inclinada y ventana frontal de vidrio de seguridad removible. En condiciones estándar, es decir, una temperatura constante de 20 grados, una presión atmosférica estándar, una fuente de gas inerte del 99,999 %, el índice de oxígeno del agua es inferior a 1 ppm.

2, función

Ciclo cerrado

El gas inerte en la guantera se cierra y circula mediante el ventilador de circulación y el purificador para eliminar continuamente el agua y el oxígeno.

Regeneración controlada automáticamente

Los materiales de eliminación de agua y oxígeno se pueden regenerar; el proceso de regeneración está controlado por el programa.

Limpieza automática

La sustitución de la atmósfera en la guantera se completa con una válvula de limpieza controlada automáticamente.

Control de presión del gabinete

La presión en la guantera se controla automáticamente mediante un PLC, que se puede configurar libremente, y el sistema protege automáticamente más allá de +/- 12mbar.

Control automático de la bomba de vacío.

Se requiere que las bombas de vacío se enciendan automáticamente cuando el sistema las necesite.

3, los principales parámetros

Índice de oxígeno del agua: menos de 1 ppm;

4, índice técnico

Gabinete guantera	Gabinete: Material: acero inoxidable 304, el espesor es de 3 mm La superficie interior: acero inoxidable La superficie exterior:Pintura en aerosol blanca. Dimensiones internas: Longitud: 1500 mm; profundidad: 750 mm; Altura: 900 mm Puerto de la guantera: El material es polialuminio, junta tórica Filtro: 0.3 micras, 1 entrada de gas y 1 salida de gas Estante: material de acero inoxidable, regulable en altura Iluminación del gabinete: luces LED, instaladas encima de cada ventana de vidrio Interfaz: 6 interfaces de repuesto, DN 40 KF;
Gran cabina de transición	Cápsula de transición Dimensión: diámetro 360 mm, longitud 600 mm Material: acero inoxidable 304 Superficie: la superficie interior está pulida y la superficie exterior está pintada (blanco) Adjunto Bandeja deslizante: acero inoxidable 304 Puerta de cabina: doble puerta, material de aluminio anodizado, espesor 10 mm, funcionamiento vertical, con mecanismo de elevación Manómetro: pantalla analógica Control Funcionamiento automático de la pantalla táctil de la válvula solenoide.
Pequeña cabina de transición	Cápsula de transición Tamaño diámetro 150 mm, longitud 300 mm, la longitud de entrada a la caja es 100 mm Material: acero inoxidable 304 Superficie: la superficie interior está cepillada y la superficie exterior está pintada (blanco) Adjunto Puerta de cabina: puerta doble con placa deslizante móvil, método de apertura con botón Manómetro: pantalla analógica Control Operación manual de válvula manual.
Sistema de circulación de purificación de gases.	Columna de purificación Función: sellado de gas, deshidratación, desaireación. Material del contenedor: acero inoxidable 304 Material de purificación: catalizador de cobre: 5 kg; tamiz molecular: 5 kg Capacidad de purificación: desaireación: 60L; deshidratación: 2Kg, Índice de oxígeno del agua: menos de 1 ppm Sistema circulatorio Gas de trabajo: nitrógeno, argón, helio. Capacidad de circulación: caudal de ventilador integrado 90m3/h Regeneración Operación: PLC controla automáticamente el proceso de regeneración. Gas regenerador: mezcla de gas de trabajo e hidrógeno (hidrógeno 5-10%) Bomba aspiradora Especificación: 8m3/h, bomba de paletas rotativas, con filtro de niebla de aceite, control neumático de vibración Válvula Válvula principal: DN 40 KF, válvula de ángulo eléctrica Válvula de control: válvula solenoide integrada
Sistema de control:	Funciones: Incluye funciones de autodiagnóstico, apagado y arranque automático, con control de presión y funciones adaptativas; control automático, control de ciclo, protección con contraseña; Pantalla táctil PLC Siemens para control de la unidad. Control de presión: la presión de la caja de control y la cámara de transición se puede configurar libremente dentro de +/- 10mbar, y el sistema protege automáticamente más allá de +/- 12mbar; Pedal: presión de la caja de control para una fácil operación
Sistema de visualización:	La pantalla táctil Siemens PLC smart 700 se utiliza para mostrar el estado de funcionamiento, la presión del gabinete, los registros del sistema, etc.
Control del sistema de vacío.	La bomba de vacío británica EDWARDS, que puede arrancarse manualmente o mediante PLC, con un caudal de 8m3/h, puede evacuar la cámara de transición y mantener el equilibrio de presión del tanque. El vacío final de la bomba de vacío es menor o igual a 2x10-1pa
analizador de oxígeno	Rango de medición: 0-1000ppm El sensor ZrO2 se utiliza para evitar el problema de que la pila de combustible tiene una vida corta y no puede exponerse al aire.
analizador de agua	Rango de medición: 0 - 500ppm estructura de electrodo de platino (estructura P2O5, que se puede alcanzar al nivel de fábrica mediante una simple limpieza) tiene una amplia gama de aplicaciones, especialmente para usuarios de la fabricación de baterías de litio y metales orgánicos, etc., el El estado inicial se puede restaurar mediante el proceso de limpieza y regeneración, evitando la contaminación inmediata por problemas de chatarra.
Adsorbedor de disolventes orgánicos	Tamaño: colocado en la caja, tamaño: 136 mm de diámetro, 256 mm de altura, lleno con 2 kg de carbón activado, puede cambiar rápidamente los materiales sin destruir la atmósfera de alta pureza.

Estándar de aceptación: en condiciones estándar, es decir, temperatura constante de 200 °C, presión atmosférica estándar, fuente de gas inerte del 99,999 % y funcionamiento con caja vacía, el índice de oxígeno del agua es inferior a 1 ppm.
