Máquina para fabricar baterías de litio

1.Modelo:TOB-HP300C-EC2.Ancho del rodillo:330 mm (ancho de uso efectivo 300 mm)
3.Modelo de calendario: Prensa hidráulica
4.Rango de ajuste del espacio entre rodillos:0-2mm

Envíeconsulta

Chatee ahora

Introducción del producto

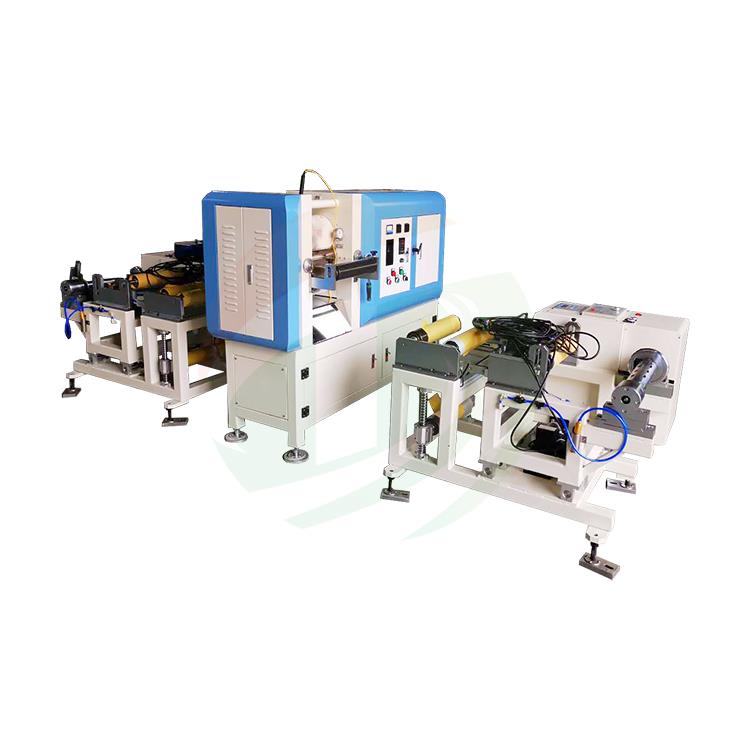

Máquina hidráulica de prensa enrollable con pantalla táctil con sistema de bobinado y desenrollado

Especificación

La máquina prensadora de rodillos continuos es el equipo principal de la línea de producción. Consta de pórtico de acero fundido, rodillo, motorreductor de frecuencia variable, sistema de presurización de gas-líquido, sistema de ajuste de espacio, sistema de control eléctrico, tablero de protección de alimentación y mecanismo de limpieza de la superficie de rodadura.

La máquina prensadora de rodillos continuos sirve principalmente para aumentar la densidad del material activo del electrodo en la investigación de baterías de iones de litio después del recubrimiento. Este equipo adopta un espacio de rodadura con ajuste servo y la velocidad lineal se ajusta mediante el convertidor de frecuencia (VDF) para lograr una regulación continua de la velocidad.

Modelo	Máquina de prensado rodante con ajuste de presión de rollo a rollo
Función	Electrodo de batería de calendario
Diámetro del rodillo	Diámetro 210 mm
Ancho del rodillo	330 mm, ancho de uso efectivo 300 mm
Velocidad	2-8r/min(1.3-5.2m/min,ajustable)
Uniformidad del recubrimiento	±0.002 mm (garantía del usuario)
Uniformidad del espesor del electrodo después del laminado.	Menor o igual a ±0.002 mm Bajo la premisa de garantizar la uniformidad del recubrimiento, Disposición del rodillo de presión: disposición horizontal superior e inferior
Apariencia de la máquina	Computadora gris, azul, instale 2 indicadores de cuadrante. Dispositivo de protección de instalación, color de advertencia pintado
Cojinete	Rodamiento especial para prensa de rodillos.
lubricante	Grasa a base de litio 3#
Ancho del rodillo	300 mm
Modelo de calendario	Prensa hidráulica
Material	Serie 9Cr3Mo Acero laminado en frío de alta aleación
Dureza superficial	Superior HRC66
Profundidad de la capa endurecida	18-25mm
rodillo recubierto de cromo	Mayor o igual a 0.18 mm
Salto de pista de rodillo	Menor o igual a ±0.002mm
Rugosidad de la superficie del rodillo	Ra Menor o igual a 0.4
Ajuste de espacio entre rodillos.	A través del ajuste de la interfaz hombre-máquina para cambiar la presión del aceite. El valor del movimiento del rodillo se muestra en la pantalla de interfaz hombre-máquina. ajuste de entrada en la interfaz hombre-máquina para cambiar la separación del rodillo, La pantalla del servo se ajusta.
Rango de ajuste del espacio entre rodillos	0-2mm
Accionamiento de rodillos	Reductor cicloide
potencia del motor principal	0.75kw (380V 50hz)
Método de presión	Bomba hidráulica eléctrica
Especificaciones del cilindro hidráulico	Diámetro del cilindro 60 mm, carrera 10 mm
Presión máxima de trabajo	63T X2 piezas
Presión máxima de aire de trabajo	25Mpa
Peso de la máquina principal	Alrededor de 1T
Color del equipo	Computadora gris
Uniformidad total del espesor de la superficie.	(rugosidad media, Ra) de 0.8-1.25 m
Acabado superficial/planitud de los rodillos de presión.	Del orden de 0.003 mm
Observación	Tiene una perilla micrométrica ajustable para ajustar la separación de los rodillos en el rango de {{0}}.05-1.00 mm (tolerancia de 0,003 mm) con dos perillas micrométricas de alta precisión.

relajarse

Eje desenrollador	Con válvula de control del eje de aire, Configuración de una pistola neumática.
Control de tensión del electrodo	Freno de polvo magnético, distancia de revolución 50N.m
Rango de ajuste de tensión	2.3-20kg
Control de corrección	Dispositivo de corrección fotoeléctrica
Control guiado	Guía de rodamiento lineal
Longitud total del movimiento	±50mm
peso	Alrededor de 80 kg
Eje	3 pulgadas

Devanado

Función	Enrollar el electrodo enrollado
Eje de bobinado	Con válvula de control del eje de aire, Configuración de una pistola neumática.
Control de tensión del electrodo	Freno de polvo magnético, distancia de revolución 50N.m
Rango de ajuste de tensión	2.3-20kg
Control de corrección	Dispositivo de corrección fotoeléctrica
Precisión de corrección	±0.5 mm
Control guiado	Guía de rodamiento lineal
Longitud total del movimiento	±50mm
Conducir	Conducir el carrete a través del motorreductor y el embrague de polvo magnético. Potencia del motor de bobinado:0.75KW (420 V/50 Hz trifásico)
Peso	Alrededor de 80 kg
Eje	3 pulgadas
