Máquina de soldadura automática sencilla de un solo lado-

Modelo:TOB-ASWM-3020
La máquina de soldadura por puntos de un solo lado totalmente automática TOB-ASWM-3020 es un nuevo tipo de equipo automatizado desarrollado de forma independiente por nuestra empresa en respuesta al panorama cada vez más competitivo del sector de producción de baterías de litio cilíndricas, donde existe una demanda continua de control de costos, mejora de la calidad y mejora de la eficiencia.

Envíeconsulta

Chatee ahora

Introducción del producto

Xiamen TOB New Energy Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de máquinas soldadoras automáticas de un solo lado-simples en China. Bienvenido a comprar una máquina de soldadura automática -de un solo lado simple de alta calidad a un precio competitivo en nuestra fábrica. Si tiene alguna consulta sobre la cooperación, no dude en enviarnos un correo electrónico.

Máquina de soldadura automática simple de un solo lado para PAQUETE DE BATERÍAS

Especificación

La máquina de soldadura por puntos de un solo lado totalmente automática TOB-ASWM-3020 es un nuevo tipo de equipo automatizado desarrollado de forma independiente por nuestra empresa en respuesta al panorama cada vez más competitivo del sector de producción de baterías de litio cilíndricas, donde existe una demanda continua de control de costos, mejora de la calidad y mejora de la eficiencia.

Esta máquina está diseñada para soldar paquetes de baterías con puntos de soldadura positivos y negativos simétricos, ya sea dispuestos de forma regular o irregular. Incorpora un estilo de diseño consistente: simple,-fácil de usar, líneas limpias y un área de trabajo espaciosa. La estructura principal está fabricada íntegramente en chapa metálica de alta-resistencia.

La sección de control cuenta con una pantalla táctil LCD PLC con un sistema operativo inteligente de control industrial integrado.

La configuración del programa admite cualquier modo de matriz de puntos y matriz estándar, incluye la funcionalidad de importación de dibujos CAD y puede almacenar hasta 99 grupos de programas.

Los ejes X e Y del dispositivo están controlados independientemente por servomotores para su desplazamiento. Cada punto de soldadura corresponde a coordenadas independientes de los ejes X e Y, utilizando soldadura horizontal de doble-eje para garantizar la precisión de la soldadura por puntos.

Incluye funciones como inicio continuo, inicio de punto de interrupción, soldadura/alarma falsa, alarma/soldadura perdida y re-soldadura.

El tiempo promedio de soldadura por punto para la soldadura con punta de aguja-es de 0,35 segundos, lo que aumenta significativamente la velocidad de soldadura. En comparación con la soldadura por puntos manual, ofrece las ventajas de una operación simple, soldadura estable y precisa, alta eficiencia, buena consistencia y ahorro de costos.

El accesorio dedicado está mecanizado con alta-precisión, utiliza imanes para adsorber tiras de níquel, ofrece buena movilidad y garantiza la estabilidad a largo plazo-de la precisión de la soldadura.

Se utiliza principalmente para soldar por puntos paquetes de baterías de litio modulares, como las de baterías de almacenamiento de energía, motocicletas eléctricas y baterías de automóviles, y puede integrarse en líneas de producción de paquetes de baterías de litio.

Parámetros técnicos de la máquina de soldadura por puntos de una sola cara-completamente automática
modelo de máquina	TOB-ASMW-3020
Fuente de alimentación de entrada	CA 220 V, 50 Hz.
Presión de aire de trabajo	0,3-0,8 MPa
Consumo de energía	500W
Ámbito de aplicación	Baterías digitales, baterías eléctricas, baterías para bicicletas eléctricas, baterías para vehículos de equilibrio, baterías para herramientas eléctricas, etc.
Adecuado para tipos de celdas de batería	Baterías de litio cilíndricas (como 18650,21700,16650,26650,32650,14500, etc.)
Fuente de alimentación para soldadura por puntos	Se requiere una fuente de alimentación de transistor de 10000 A.
Método de alimentación	Se adoptan y personalizan accesorios especiales según los dibujos del cliente (con dibujos adjuntos)
Recorrido del eje X-	0-300 mm, capacidad de carga máxima Mayor o igual a 50 kg
Recorrido del eje Y-	0-200 mm, capacidad de carga máxima Mayor o igual a 10 kg
Recorrido del eje Z-	50-130 mm
Precisión de control	La precisión del valor de las coordenadas es de 1 micrón y la precisión del posicionamiento repetido es inferior o igual a 0,02 mm.
Velocidad de soldadura por puntos de un único-punto	Mayor o igual a 0,30 segundos por punto (calculado en 18.650)
Eficiencia de soldadura por puntos de una sola cara-	Mayor o igual a 2000 celdas de batería por hora (calculadas en 18,650)
Espesor de la chapa de conexión soldada.	0,1-0,3 mm (para soldar piezas mayores a 0,20, es necesario realizar horquillas y salientes)
modo de control	control PLC
Dimensiones generales	L900W750H1250
Peso de la máquina	250 kg

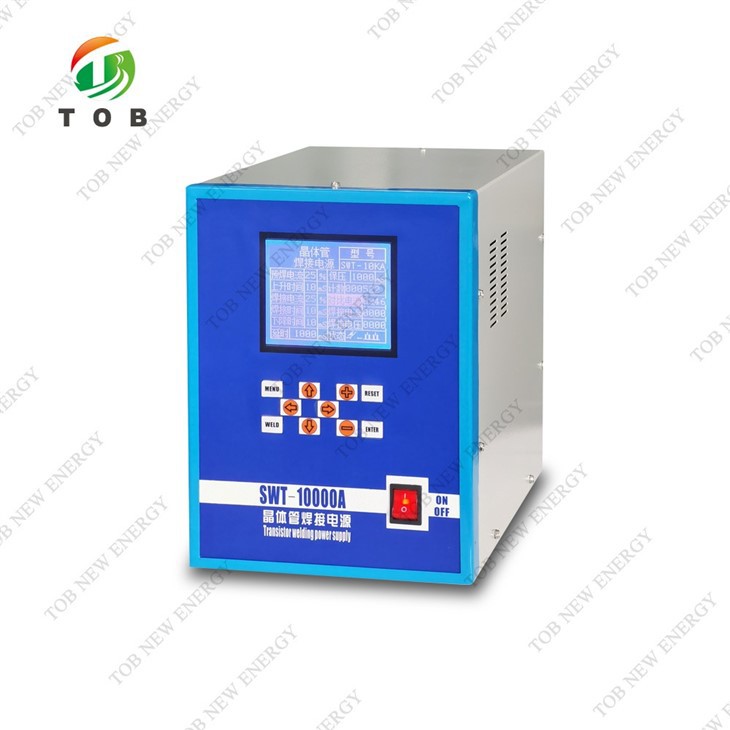

Introducción a la fuente de alimentación de soldadura:

La fuente de alimentación para soldadura de transistores es la fuente de alimentación ideal para la soldadura por resistencia. La unidad principal emplea un microprocesador de alta-velocidad para el control, que ofrece alta precisión de control, tiempo de respuesta rápido y modos de funcionamiento completos. Sus características principales incluyen un rápido aumento de corriente, corriente de salida estable, soldadura que se produce en la interfaz de contacto entre las dos superficies de soldadura, oxidación mínima en el área de soldadura y autoinspección de la soldadura. Se utiliza principalmente para soldar paquetes de baterías de iones de litio-, soldadura de baterías eléctricas y soldadura de baterías de teléfonos móviles, lo que lo convierte en la opción esencial para garantizar una soldadura de alta-calidad. Toda la fuente de alimentación está controlada por una fuente de alimentación conmutada, lo que ofrece una gran adaptabilidad de la energía.

Parámetros técnicos de la fuente de alimentación:

Potencia de entrada	CA 220 V ± 15 %
Corriente de salida máxima	10000A, potencia 350W
Ajuste de corriente previo a la soldadura	0-99%
Tiempo de subida	0-3,0 ms
Ajuste de corriente de soldadura	0-99%
Tiempo de soldadura	0-3,0 ms
tiempo de otoño	0-3,0 ms
Comparación del valor actual	0-9.99KA
Dimensiones	360×300×225(milímetro)
Peso	20-25 kilos
